JDZ5系列單片電磁制動器產品詳細說明：

1、簡介
　 JDZ5系列干式單片通電型制動器。該產品結構簡單，制動延遲時間短、制動力矩大。最大優點是：可水平安裝也可垂直安裝，不受安裝角度影響，消除了電機軸向竄動對制動器氣隙要求較高的影響。
　　適用于機械傳動系統中需要制動或定位要求的場合。如精密機械、印刷機械、包裝機械、試驗設備，及辦公機械等傳動系統中的制動及定位。

2、JDZ5系列單片電磁制動器性能參數：Main Technical Data

	JDZ5-05	JDZ5-10	JDZ5-20	JDZ5-40		JDZ5-80	JDZ5-160
配套Y系列電機機座號 the number of Y electric achinery	71	80	90	100	112	132	160
配套電機額定功率P electric Amount power (KW)	0.25～0.55	0.75～1.1	1.1～1.2	1.5～3	2.2～4	2.2～7.5	4～18.5
額定制動力矩M Amount braking moment (N·M)	5	10	20	40		80	160
勵磁功率P20℃ excitation power (W)	13	16	20	32		40	45
最大工作氣隙δmax air gap δmax (mm)	1.5	1.5	1.8	1.8		2.2	2.2
勵磁電壓DC excitation voltage (V)	24/99	24/99	24/99	24/99		24/99	24/99
允許最高相對轉速 relative rotational speed (rpm)	6000	4000	3500	3000		3000	3000

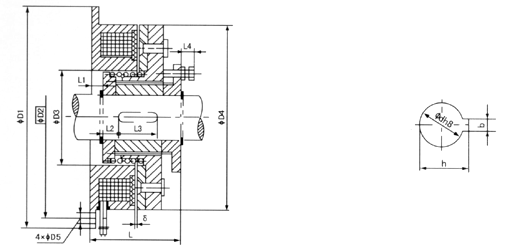

3、JDZ5系列單片電磁制動器外形及安裝尺寸：Overall and Installation Dimensions

尺寸Size 規格Specifcations	d	D1	D2	D3	D4	D5	L	L1	L2	L3	L4	b	h	δ
JDZ5-05	14.8	80	72	35	64	5	35	3	5	20	6～9	5	16.2	1
JDZ5-10	19.8	100	90	42	80	6	40	4	6	20	6～9	6	21.6	1
JDZ5-20	24.8	125	112	52	100	7	50	5	10	25	6～10	8	28.1	1
JDZ5-40	29.5	150	137	62	125	7	55	5	10	25	6～10	8	32.8	1
JDZ5-80	39.5	190	175	80	160	9.5	56	6	9	30	6～10	12	42.8	1
JDZ5-160	44.5	230	215	100	200	9.5	61	6	10	35	6～10	12	47.8	1

4、安裝：
安裝注意事項
摩擦片及銜鐵表面不得有油污，必須保持清潔。
安裝時通過調節螺釘調整氣隙到規定值“δ”
花鍵套不得有軸向竄動。

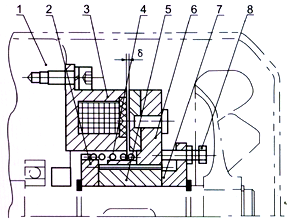

5、安裝示意圖
Examples for Installation
1、電機端蓋 motor side hood
2、內擋板 inner baffle
3、磁軛組件 magnetie yoke
4、彈簧 spring
5、花鍵套 spline type axle sleece
6、銜鐵組件 armature yoke
7、調節擋板 adjustable baffle
8、調節螺釘 adjustable screws
