DMZ1-□A系列電磁失電制動器產品詳細說明：

1、簡介
DMZ1-□A系列電磁失電制動器為通電脫離（釋放），斷電彈簧制動的摩擦式制動器。它主要與Ｙ系列電動配套成YEJ系列電磁制動三相異步電動機。廣泛應用于冶金、建筑、化工、食品、機床、包裝等機械中，及在斷電時（防險）制動等場合。

DMZ1-□A系列電磁失電制動器具有結構緊湊、安裝方便、適用性廣、噪聲低、工作頻次高、動作靈敏、制動可靠等優點，是一中理想的自動化執行元件。

2、性能參數：Main Technical Data

	DMZ1-05A	DMZ1-08A	DMZ1-15A	DMZ1-30A	DMZ1-40A	DMZ1-80A	DMZ1-150A
配套YEJ電機機座號 YEJ Motors Model Numbers	71	80	90	100	112	132	160
額定力距 Rated Torque(N.m)	5	7.5	15	30	40	80	150
額定功率 P20 ℃ Rated power(W)	30	40	55	70	85	90	120
接通時間 Engaging time (≤ms)	63	87	110	140	152	165	214
斷開時間 Disanganing time (≤ms)	55	72	95	120	130	140	180
最大工作氣隙& max(mm) Maximum Working Air Crack	0.8	1	1	1	1	1.2	1.2
額定電壓 Rated Voltage(V DC)	99	99	99	99	170	170	170
允許最高工作轉速 Allowable Max Spead(rpm)	3000	3000	3000	3000	3000	3000	3000

3、安裝：
　 安裝注意事項
　 摩擦片及銜鐵表面不得有油污，必須保持清潔。
　 安裝時必須保證氣隙“&”
　 花鍵套不得有軸向竄動
　 安裝后必須旋出空心螺栓鎖緊在電機后端蓋或法蘭盤上

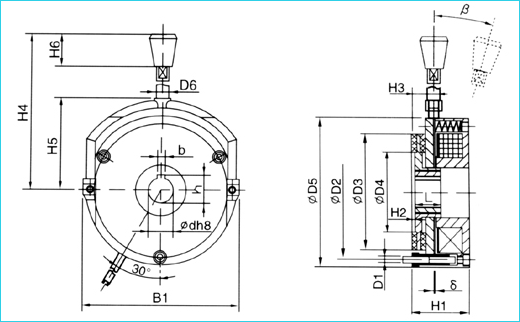

4、外形及安裝尺寸：Overall and Installation Dimensions



尺寸Size 規格Specifcations	d	D1	D2	D3	D4	D5	D6	b	h	H1	H2	H3	H4	H5	H6	L	δ	β
DMZ1-05A	14.8	3×M5	90	78	51	102	10	5	16.2	39	2	21	120	60	25	20	0.3	12°
DMZ1-08A	19.8	3×M5	105	92	65	118	10	6	21.6	47	3	21	135	75	25	20	0.3	12°
DMZ1-15A	24.8	3×M6	114	98	65	128	10	8	28.1	54	3	24	140	80	25	25	0.4	10°
DMZ1-30A	29.5	3×M6	133	118	80	147	10	8	32.8	54.5	3	24.5	150	90	25	30	0.4	10°
DMZ1-40A	29.5	3×M8	150	131	90	167	12	8	32.8	55	3	25	180	102	32	30	0.5	8°
DMZ1-80A	39.5	3×M8	170	151	104	188	12	12	42.8	66	3	29	195	112	32	30	0.5	8°
DMZ1-150A	44.5	4×M10	202	181	120	222	12	12	47.8	72	3.5	34	275	133	32	35	0.6	8°

5、安裝示意圖
Examples for Installation

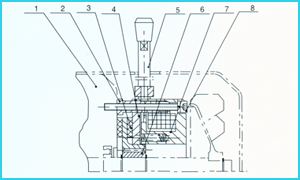

1、電機端蓋 motor side hood
2、空心螺栓裝置 hollow boit
3、制動盤 braking
4、銜鐵 barmature
5、手動釋放裝置 manual releaser
6、花鍵套　spline type axle sleeve
7、磁軛組件 magnetie yoke
8、安裝螺栓 fixing screws

DMZ1-□A系列電磁失電制動器
