DZD3系列單片電磁制動器產品詳細說明：

DZD3系列系干式單片通電型制動器。該產品結構緊湊、制動延遲時間短、制動力矩大。最大優點是：可水平安裝也可垂直安裝，不受安裝角度影響，消除了電機軸向竄動對制動器氣隙要求較高的影響。適用于機械傳動系統中需要制動或定位要求的場合。如精密機械、印刷機械、包裝機械、試驗設備及辦公機械等傳動系統中的制動及定位。

2、主要性能參數：Main Technical Data


規格Specifications 數據Contents	DZD3-05	DZD3-10	DZD3-20	DZD3-40		DZD3-80	DZD3-160
配套Y系列電機機座號 Y Motors Model Numbers	71	80	90	100	112	132	160
配套電機額定功率(W) Motors Rated Power	0.25-0.55	0.75-1.1	1.1-1.2	1.5-3	2.2-4	2.2-7.5	4-18.5
額定制動力矩(N.m) Rated Braking Torque	5	10	20	40		80	160
額定功率P20℃(W) Rated Power	13	16	20	32		40	45
最大工作氣隙δmax(mm) Maximum Working Air Crach	1.5	1.5	1.8	1.8		2.2	2.2
額定電壓(V DC) Rated Voltage	24	24	24	24		24	24
工作最高轉速 Maximun Rotational Speed	6000	4000	3500	3000		3000	3000

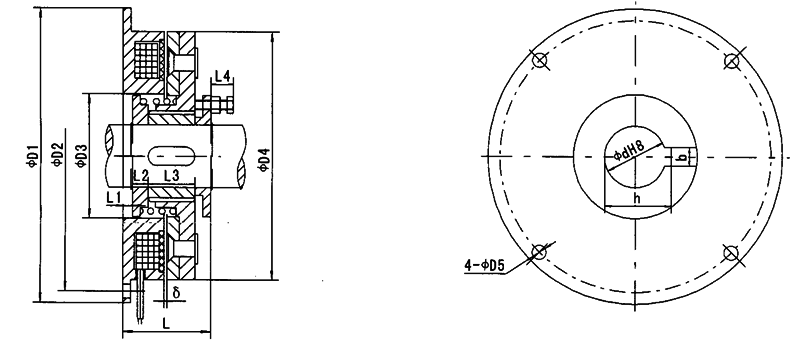

3、外形及安裝尺寸：Overall and intallation Dimensions

尺寸 型號	d	D1	D2	D3	D4	D5	L	L1	L2	L3	L4	b	h	δ
DZD3-05	14.8	80	72	35	64	4.5	35	4	5	20	6-9	5	16.2	1
DZD3-10	19.8	105	95	42	85	5.5	40	5	6	20	6-9	6	22.6	1
DZD3-20	24.8	130	118	52	105	5.5	50	7	8	25	6-10	8	28.1	1
DZD3-40	29.5	150	137	62	125	7	55	7	8	25	6-10	8	32.8	1
DZD3-80	39.5	190	175	80	160	9	56	6	10	30	6-10	12	42.8	1
DZD3-160	44.5	230	215	100	200	9	61	6	10	35	6-10	12	47.8	1

4、安裝：Installation

安裝注意事項 Warning
摩擦片及銜鐵表面不得有油污，必須保持清潔；
Friction disc and armature surface should be kept clean and free of grease.
安裝時通過調節螺釘調整氣隙到規定值“δ”；
齒輪套不得有軸向竄動。
The gear hub are not allowed to move along axially.

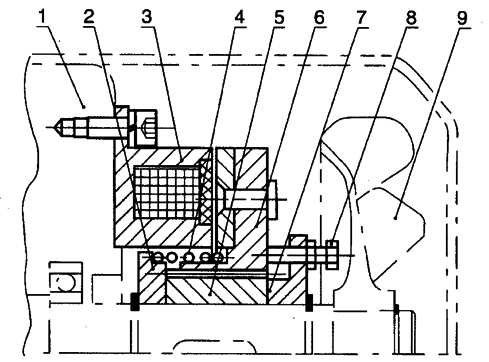

安裝示意圖：
Example for lnstallation
1、電機端蓋
2、內擋塊
3、磁軛組件
4、彈簧
5、齒輪套 gear sleeve
6、銜鐵組件armature yoke
7、調節擋塊
adjustable baffle
8、調節螺釘
adjustable screws
9、風葉 wind leaves
