SLZ系列電磁離合器制動器組合產品詳細說明：

SLZ系列電磁離合器制動器組合

1、簡介 Applications
SLZ系列是將干式單片電磁離合器、制動器結合在一起的組合體。通過控制離合器、制動器線圈的供電來實現負載的傳遞和制動的功能。廣泛應用于機械自動化系統中。
SLZ系列電磁離合器制動由離合器部分、制動器部分、傳動軸、外殼、基座等組成。無空載力矩、使用壽命長、動作靈敏、性能穩定、安裝調整方便。

2、SLZ系列電磁離合器制動器組合主要性能參數：Main Technical Data

規格Specifications 數據Contents 名稱Item names	SLZ-06	SLZ-12	SLZ-25	SLZ-50	SLZ-100
額定力矩(N.m) Rated Braking Torque	6	12	25	50	100
接通時間 Connecting Time T1	55	75	120	140	150
斷開時間 Disconnecting Time T2	15	25	35	45	55
額定電壓(V DC) Rated Voltage	24	24	24	24	24
額定功率P20℃(W) Rated Power	13	16	20	32	40
允許最高工作轉速 Allowable Max Speed	6000	4000	3500	3000	3000

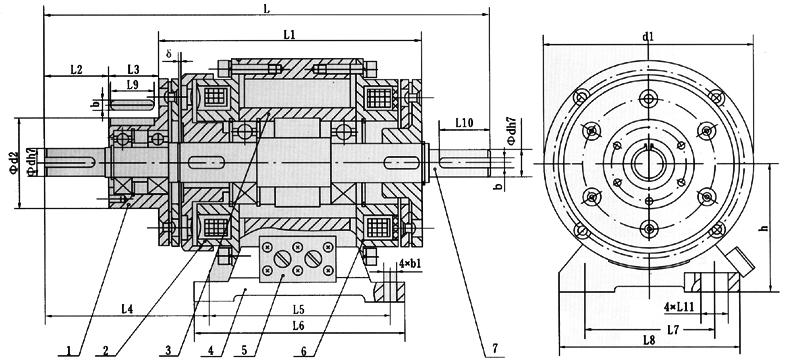

3、外形及安裝尺寸：Overall and intallation Dimensions

尺寸 型號	d	D1	D2	L	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11	b	b1	h
SLZ-06	11	80	38	181	105.5	25	20	65.5	75	90	52.5	80	14	22	13.5	4	6.5	55
SLZ-12	14	105	45	217	126.5	30	25	70.5	90	105	65	90	22	25	13.5	5	6.5	65
SLZ-25	19	130	55	270	154	40	30	88	110	130	80	110	25	36	15	6	9	80
SLZ-50	24	158	64	333	184	50	40	110	135	160	105	140	36	45	20	8	11	90
SLZ-100	28	190	75	397	221	60	50	149	160	185	135	175	56	56	24	10	11	112

4、安裝：Installation

安裝注意事項 Warning
該產品屬干式，摩擦片表面必須在無油的情況下使用；
The Protduction is dry operatiom.Friotion disc should be free of grease.
離合制動器安裝前不需調整；
There is no need to adjust before fixing.
安裝時底座應固定牢。
