DLZ1系列電磁離合器,制動器產品詳細說明：

1、簡介（Applications）
DLZ1系列是將干式單片電磁離合器、制動器結合在一起的組合體。通過控制離合器、制動器線圈的供電來實現負載的傳遞和制動的功能。廣泛應用于機械自動化系統中。

DLZ1系列電磁離合器制動由離合器部分、制動器部分、傳動軸、外殼、基座等組成。無空載力矩、使用壽命長、動作靈敏、性能穩定、安裝調整方便。

2、主要性能參數：Main Technical Data

規格Specifications �牐牐牐牐爺�(shù)據Contents 名稱Item names	DLZ1-0.6	DLZ1-1.2	DLZ1-2.5	DLZ1-5	DLZ1-10
額定力矩(N.m) Rated Braking Torque	6	12	25	50	100
接通時間 Connecting Time T1	55	75	120	140	150
斷開時間 Disconnecting Time T2	15	25	35	45	55
額定電壓(V dc) Rated Voltage	24	24	24	24	24
額定功率P20℃(W) Rated Power	13	16	20	32	35
允許最高工作轉速 Allowable Max Speed	6000	4000	3500	3000	3000

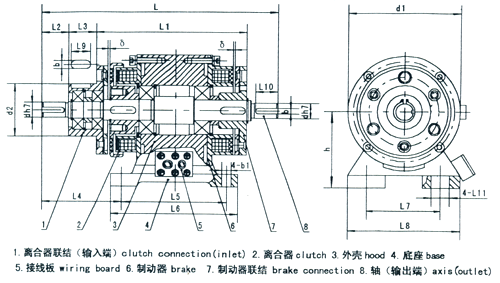

3、外形及安裝尺寸：Overall and lnstallation Dimensions

�牐牫叽� 型號	d	d1	d2	L	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11	b	b1	h
DLZ1-0.6	11	80	38	181	105.5	25	20	65.5	75	90	52.5	80	22	14	13.5	4	6.5	55
DLZ1-1.2	14	105	45	217	126.5	30	25	78.5	90	105	65	90	25	22	13.5	5	6.5	65
DLZ1-2.5	19	130	55	270	154	40	30	98	110	130	80	110	36	25	15	6	9	80
DLZ1-5	24	158	64	332	184	50	40	121	135	160	105	140	45	36	20	8	11	90
DLZ1-10	28	190	75	397	221	60	50	149	160	185	135	175	56	56	24	10	11	112

4、安裝注意事項：lnstallation
該產品屬干式，摩擦片表面必須載無油的情況下使用
離合制動器安裝前不需調整
安裝時底座應固定牢固
