DZSJ1系列交流電磁失電制動器產品詳細說明：

1、簡介（Applications）

DZSJ1系列交流電磁失電制動器為通電脫離（釋放），斷電彈簧制動的摩擦式制動器。它主要與Y系列電動機配套成YEJ系列電磁制動三相異步電動機。廣泛應用于于冶金、建筑、化工、食品、機床、印刷、包裝等機械中，及在斷電時（防險）制動等場合。
　　這種制動器具有結構緊湊、適用性廣、工作頻次高、動作靈敏、制動可靠、安裝接線方便、無需整流器、制動時間快于直流制動器等優點，是一種理想的自動化執行元件。

2、DZSJ1系列交流電磁失電制動器主要性能參數：

規格Specifications 　數據Contents 名稱Item names	05	08	15	30	40	80	150
配套YEJ電機機座號 YEJ Motors Model Nimbers	71	80	90	100	112	132	160
額定制動力矩(N.m) Rated Braking Torque	5	7.5	15	30	40	80	150
額定功率P20℃(W) Rated Power	60	70	80	90	120	200	250
最大工作氣隙 Maximum Working Air Crach δ	0.8	1	1	1	1	1.2	1.2
額定電壓(V dc) Rated Voltage	380V（三相）
允許最高工作轉速 Allowable Max Speed	3000	3000	3000	3000	3000	3000	3000

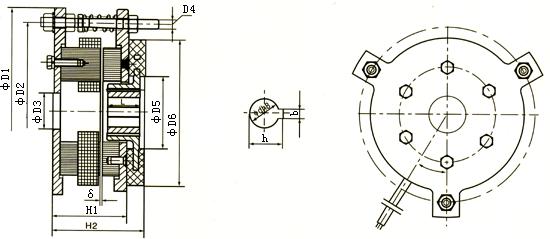

3、外形及安裝尺寸：OverallandlnstallationDimensions

尺寸 型號	d	D1	D2	D3	D4	D5	D6	b	h	H1	H2	L	δ
DZSJ1-05	14.8	134	120	25	3*M8	45	75	5	16.2	46.5	57.5	20	0.4
DZSJ1-08	19.8	152	136	30	3*M8	50	90	6	21.6	48.4	59.4	20	0.4
DZSJ1-15	24.8	170	146	30	3*M8	60	95	8	28.1	60.4	73.4	25	0.4
DZSJ1-30	29.5	188	168	35	3*M12	75	115	8	32.8	62.5	75.5	30	0.5
DZSJ1-40	29.5	215	185	40	3*M12	86	124	8	32.8	66.5	80.5	30	0.5
DZSJ1-80	39.5	250	210	50	3*M14	104	150	12	42.8	68.5	87.5	30	0.6
DZSJ1-150	44.5	291	255	60	3*M14	107	175	12	47.8	84.6	103.6	35	0.6

4、安裝：
安裝注意事項Warning
摩擦片及銜鐵表面不得有油污，必須保持清潔；
安裝時必須保證氣隙“δ”；
齒輪套不得有軸向竄動。
安裝后必須將鎖緊螺母鎖緊在電機后端蓋或法蘭盤上。

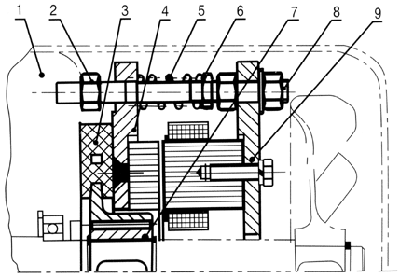

安裝示意圖：
1、電機端蓋
2、鎖緊螺母
3、制動盤
4、銜鐵組件
5、彈簧
6、調節螺母
7、齒輪套
8、安裝螺釘
9、磁軛組件

DZSJ1系列交流電磁失電制動器
