QZ73系列綜合電磁起動器產品詳細說明：

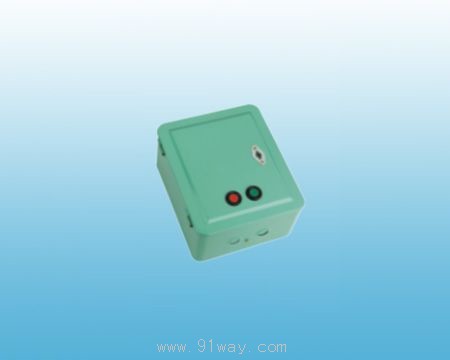

QZ73系列綜合電磁起動器



QZ73系列綜合電磁起動器技術參數

1.綜合起動器元件種類及數量

	QZ73-1	QZ73-2	QZ73-3	QZ73-4	QZ73-5	QZ73-6	QZ73-7	QZ73-8	QZ73-9	QZ73-10
CJT1-40交流接觸器	-	-	-	-	-	-	1	1	1	1
	1	1	1	1	1	1	-	-	-	-
JRO-40熱繼電器	1	1	1	1	1	1	1	1	1	1
RL1-15熔斷器	3	5	3	-	3	-	2	-	-	-
RL1-60熔斷器	-	-3	3	-	3	3	3	3	-	-
HZ10-10/2組合開關	-	1	-	-	-	-	1	-	-	-
HZ3-133組合開關	1	-	-	-	-	-	-	-	-	-
BK-50變壓器	-	-	-	-	-	-	1	-	-	-
LA2按鈕	-	-	-	-	2	2	-	-	2	2
RL1-60熔斷器	-	-	-	3	-	3	3	3	3	3

2.綜合起動器特性

綜合起動器型號	熱繼電器額定電流(A)	額定電流調節范圍(A)	熔斷器額定電流(A)
QZ73-1,2,4,6	1,1.6, 2.5,4,6.4	0.64-1 1-1.6 1.6-2.5 2.5-4 4-6.4	2,4 4,5,6 6,10 10,15 15
QZ73-3,5,7	10 16	6.4-10 10-16	20,25,30,35,40,50
QZ73-3,5,7,8,9,10	25	16-25	50,60

>>性能參數
綜合起動器控制電動機最大功率

型號	吸引線圈電壓	控制電動電大功率
		220V	380V
QZ73-1	127,220,350	1.8	3.2
QZ73-2	36,380	-	3.2
QZ73-3	36,380	-	10
QZ73-4	220,380	1.8	3.2
QZ73-5		5.8	10
QZ73-6		1.8	3.2
QZ73-7		5.8	10
QZ73-8		-	12.5
QZ73-9		7
QZ73-10		7

4.綜合起動器技術性能

型號	熱繼電器額定電流(A)	控制電動機最大功率(KW)		整定電流調節范圍(A)
		220V	380V
QZ73-1,2,4,6	1.1	1.8	3.2	0.68-1.1
	1.6			1.0-1.6
	2.4			1.5-2.4
	3.5			2.2-3.5
	5.0			3.2-5.0
	7.2			4.5-7.2
QZ73-3,5,7	11	5.5	10	6.8-1.1
	16			10-16
	20			14-22
QZ73-8,9,10	22	7	10	14-22

外形尺寸

型號	A	B	C	D	H
QZ731-1	355	269(260)	310	230	156(156)
QZ731-2，3	340	281(275)	295	215	156(156)
QZ731-4	260	269(260)	215	215	156(156)
QZ731-6，7	310	269(260)	265	230	163(163)
QZ731-8	340	281(275)	295	215	156(163)
QZ731-9	260	269(260)	215	215	156(163)
QZ731-10	310	269(260)	285	215	156(163)

QZ73系列綜合電磁起動器
