 產品名稱： YTSJ系列緊湊型變頻調速三相異步電動機
型號規格： YTSJ系列緊湊型變頻調速三相異步電動機
  放大圖片 放大圖片
產品類別： 南洋電機 -- 電機產品 -- 交流變頻電機
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13901609058
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
YTSJ系列緊湊型變頻調速三相異步電動機產品詳細說明：
YTSJ系列緊湊型變頻調速三相異步電動機具有體積小、轉矩大、過載倍數高等一系列特點。適用于各種需要調速的工業裝置中，如起重設備、機床設備等。

電機性能：
電機功率在400kW以下時，額定電壓為380V，此時一般為△接法，當功率在400kW及以上時，額定電壓為660V，此時一般為Y接法。 電機的額定頻率為50Hz，也可根據需要選擇20Hz、25Hz、33.3Hz。在開環U/f控制情況下，3Hz到額定頻率為恒轉矩調速，額定頻率到給定最高頻率為恒功率調速；在矢量控制的條件下，恒轉矩調速范圍可以擴大到從零速到基速。
電機的基準工作制為S1，也可根據需要采用其它工作制，此時技術數據表中的電機功率與電機型號對應關系可能有所變動。
通用型電機的絕緣等級一般為F級，也可根據需要采用H級，飛剪等特殊用途電機統一采用H級，特殊設計的絕緣結構對變頻器輸出的高載波頻率電壓具有良好的適應性。
YTSJ系列緊湊型變頻調速三相異步電動機具有較強的過載能力，額定頻率時能承受的過載倍數見技術數據表，歷時1min。
電機的標準防護等級為IP23，但如果加裝空水冷卻器或空空冷卻器，電機防護等級可提高到IP44、IP54等。
電機的標準冷卻方式為強風冷卻IC06，但也可根據需要做成帶獨立冷卻器冷卻或管風冷卻等。
電機標準出線方向為上出線（從軸伸側視之），在安裝獨立冷卻器情況下也可以按用戶需要改為左出線或右出線。
電機非軸伸端可以安裝編碼器、超速開關等附件。電機內部可安裝測溫元件及空氣加熱器。
YTSJ系列緊湊型變頻調速三相異步電動機配置冷卻風機電壓為三相380V，其中H315機座號風機功率為7.5kW；H250機座號風機功率為3kW。

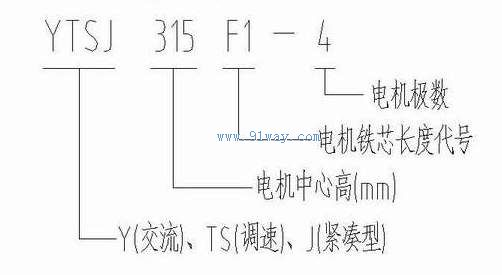

型號說明：
YTSJ系列緊湊型變頻調速三相異步電動機型號說明
結構簡介:
YTSJ系列緊湊型變頻調速三相異步電動機(以下簡稱電機)以其獨特的內部風路結構和優良可靠的絕緣結構，有效改善了電機的散熱效果，因而提高了材料的單位體積利用率，使之與普通電機相比，相同轉矩所對應的電機中心高能減小一到二檔。
YTSJ系列緊湊型變頻調速三相異步電動機是為配合國內外各類高性能的IGBT脈寬調制變頻器而特殊設計的，使用時一般不需配用外接濾波器。

備注:
本樣本僅供用戶選型參考，其中數據根據需要可能會進行修改，恕不另行通知。
訂貨時用戶需注明電機型號、額定功率、額定電壓、額定頻率或轉速、安裝型式、防護等級、冷卻方式及出線方向，如有特殊要求，請在訂貨前提出。

表一（20Hz時同步轉速600r/min，最高頻率50Hz）

電機型號

標稱功率(kW)

額定電流

額定轉矩

允許最大過載

轉差率(%)

轉動慣量

重量



(A)

(N·m)

倍數（倍）



(kg·m2)

(kg)



380V

660V



YTSJ250E-4

85

150



1353

2.1

3

2.5

1050

YTSJ250D-4

105

195



1671

2.2

3.4

3.5

1195

YTSJ250C-4

145

265



2308

2.2

3

4

1360

YTSJ250B-4

180

330



2865

2.2

3.3

5

1580

YTSJ315H-4

235

445



3740

2.2

2.7

7.5

1755

YTSJ315F1-4

295

550



4695

2.4

2.6

9

2120

YTSJ315E-4

335

610



5332

2.3

2.7

11

2550

YTSJ315C-4

450



485

7163

2.5

2.2

14

3070


表二（25Hz時同步轉速750r/min，最高頻率63.3Hz）

電機型號

標稱功率(kW)

額定電流

額定轉矩

允許最大過載

轉差率(%)

轉動慣量

重量



(A)

(N·m)

倍數（倍）



(kg·m2)

(kg)



380V

660V



YTSJ250E-4

105

185



1337

2.2

2.7

2.5

1050

YTSJ250D-4

140

255



1783

2.2

2.7

3.5

1195

YTSJ250C-4

175

315



2228

2.3

2.8

4

1360

YTSJ250B-4

240

435



3056

2.3

3

5

1580

YTSJ315H-4

290

540



3693

2.4

2.1

7.5

1755

YTSJ315F2-4

390

710



4966

2.4

2.1

10

2310

YTSJ315E-4

480



520

6112

2.5

1.9

11

2550

YTSJ315C-4

560



605

7131

2.5

1.7

14

3070


表三（33.3Hz時同步轉速1000r/min，最高頻率70Hz，其中H315E-4及H315C-4最高為66Hz）

電機型號

標稱功率(kW)

額定電流

額定轉矩

允許最大過載

轉差率(%)

轉動慣量

重量



(A)

(N·m)

倍數（倍）



(kg·m2)

(kg)



380V

660V



YTSJ250E-4

170

315



1624

2.1

1.9

2.5

1050

YTSJ250D-4

220

405



2101

2.2

2

3.5

1195

YTSJ250C-4

260

470



2483

2.1

2.1

4

1360

YTSJ250B-4

300

535



2865

2.1

2.4

5

1580

YTSJ315H-4

400



425

3820

2.4

1.6

7.5

1755

YTSJ315F1-4

500



520

4775

2.4

1.6

9

2120

YTSJ315E-4

600



625

5730

2.5

1.5

11

2550

YTSJ315C-4

750



800

7163

2.5

1.3

14

3070


表四（50Hz時同步轉速1500r/min，最高頻率：H250的為100Hz，H315的為80Hz，其中H315E-4最高為66Hz）

電機型號

標稱功率(kW)

額定電流

額定轉矩

允許最大過載

轉差率(%)

轉動慣量

重量



(A)

(N·m)

倍數（倍）



(kg·m2)

(kg)



380V

660V



YTSJ250E-4

250

450



1592

2.1

1.5

2.5

1050

YTSJ250D-4

300

530



1910

2

1.7

3.5

1195

YTSJ250C-4

360

635



2292

2

1.6

4

1360

YTSJ250B-4

450



455

2865

2.1

1.6

5

1580

YTSJ315H-4

600



630

3820

2.5

1

7.5

1755

YTSJ315F2-4

730



760

4648

2.5

0.9

10

2310

YTSJ315E-4

830



835

5284

2.4

1.2

11

2550


YTSJ系列緊湊型變頻調速三相異步電動機技術數據表B(適用于飛剪等特殊用途的電機)

表一（20Hz時同步轉速600r/min，最高頻率50Hz）

電機型號

標稱功率(kW)

額定電流

額定轉矩

允許最大過載

轉差率(%)

轉動慣量

重量



(A)

(N·m)

倍數（倍）



(kg·m2)

(kg)



380V

660V



YTSJ250E-4

55

115



875

3.1

1.9

2.5

1050

YTSJ250D-4

75

150



1194

3.1

2.2

3.5

1195

YTSJ250C-4

105

205



1671

3

2

4

1360

YTSJ250B-4

135

255



2149

3.1

2.3

5

1580

YTSJ315H-4

170

335



2706

3.2

1.9

7.5

1755

YTSJ315F1-4

230

445



3361

3.1

2

9

2120

YTSJ315E-4

260

485



4138

3

2

11

2550

YTSJ315C-4

400



440

6367

3.2

1.9

14

3070


表二（25Hz時同步轉速750r/min，最高頻率63.3Hz）

電機型號

標稱功率(kW)

額定電流

額定轉矩

允許最大過載

轉差率(%)

轉動慣量

重量



(A)

(N·m)

倍數（倍）



(kg·m2)

(kg)



380V

660V



YTSJ250E-4

75

150



955

3.1

1.7

2.5

1050

YTSJ250D-4

105

205



1337

3

2

3.5

1195

YTSJ250C-4

130

250



1655

3

1.8

4

1360

YTSJ250B-4

180

340



2292

3.1

1.8

5

1580

YTSJ315H-4

230

445



2929

3

1.6

7.5

1755

YTSJ315F2-4

310

580



3947

3.1

1.6

10

2310

YTSJ315E-4

370

725



4711

3.2

1.4

11

2550

YTSJ315C-4

490



540

6239

3.2

1.5

14

3070


表三（33.3Hz時同步轉速1000r/min，最高頻率70Hz，其中H315E-4及H315C-4最高為66Hz）

電機型號

標稱功率(kW)

額定電流

額定轉矩

允許最大過載

轉差率(%)

轉動慣量

重量



(A)

(N·m)

倍數（倍）



(kg·m2)

(kg)



380V

660V



YTSJ250E-4

120

230



1146

3

1.3

2.5

1050

YTSJ250D-4

160

300



1528

3

1.6

3.5

1195

YTSJ250C-4

180

335



1719

3

1.6

4

1360

YTSJ250B-4

195

355



1862

3

1.5

5

1580

YTSJ315H-4

310

590



2961

3.1

1.2

7.5

1755

YTSJ315F1-4

385

715



3677

3.1

1.3

9

2120

YTSJ315E-4

480



515

4584

3.2

1.2

11

2550

YTSJ315C-4

600



670

5730

3.2

1

14

3070


表四（50Hz時同步轉速1500r/min，最高頻率：H250的為100Hz，H315的為80Hz，其中H315E-4最高為66Hz）

電機型號

標稱功率(kW)

額定電流

額定轉矩

允許最大過載

轉差率(%)

轉動慣量

重量



(A)

(N·m)

倍數（倍）



(kg·m2)

(kg)



380V

660V



YTSJ250E-4

175

330



1114

3

1.1

2.5

1050

YTSJ250D-4

195

360



1242

3

1

3.5

1195

YTSJ250C-4

240

435



1528

3

1

4

1360

YTSJ250B-4

300

535



1910

3

1

5

1580

YTSJ315H-4

500



540

3183

3.1

0.9

7.5

1755

YTSJ315F2-4

600



640

3820

3.2

0.8

10

2310

YTSJ315E-4

680



695

4329

3

0.9

11

2550


型號

A

B

C

D

E

F×GD

G

H

K

YTSJ250E-4

406

761

168

95

170

25×14

86

250

24

YTSJ250D-4

406

856

168

95

170

25×14

86

250

24

YTSJ250C-4

406

966

168

95

170

25×14

86

250

24

YTSJ250B-4

406

1116

168

95

170

25×14

86

250

24

YTSJ315H-4

508

694

216

120

210

32×18

109

315

28

YTSJ315F1-4

508

804

216

120

210

32×18

109

315

28

YTSJ315F2-4

508

874

216

120

210

32×18

109

315

28

YTSJ315E-4

508

954

216

130

250

32×18

119

315

28

YTSJ315C-4

508

1144

216

130

250

32×18

119

315

28


型號

L

AA

AB

AC

AD

HD

YTSJ250E-4

1320

108

493

315

360

1040

YTSJ250D-4

1420

108

493

315

360

1040

YTSJ250C-4

1530

108

493

315

360

1040

YTSJ250B-4

1680

108

493

315

360

1040

YTSJ315H-4

1400

125

624

340

400

1250

YTSJ315F1-4

1510

125

624

340

400

1250

YTSJ315F2-4

1580

125

624

340

400

1250

YTSJ315E-4

1700

125

624

340

400

1250

YTSJ315C-4

1900

125

624

340

400

1250

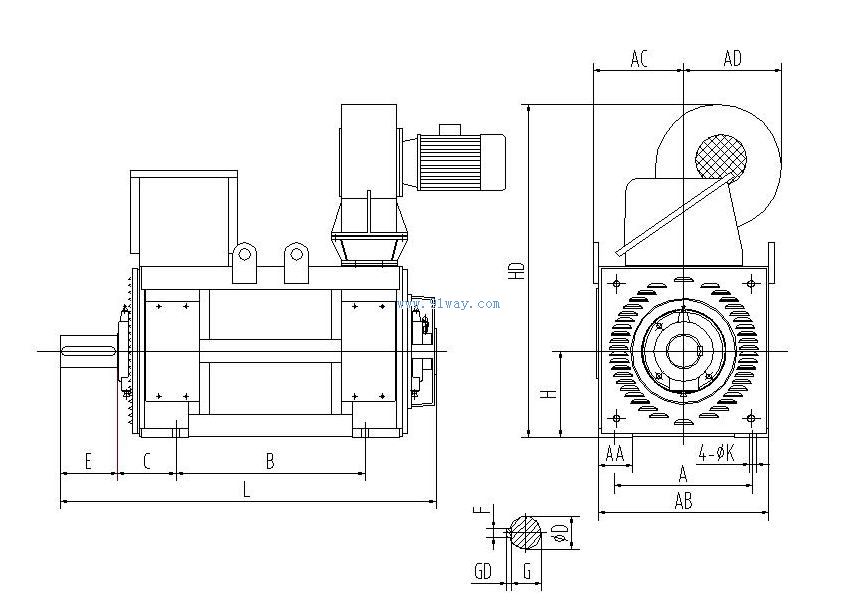

YTSJ系列緊湊型變頻調速三相異步電動機安裝尺寸

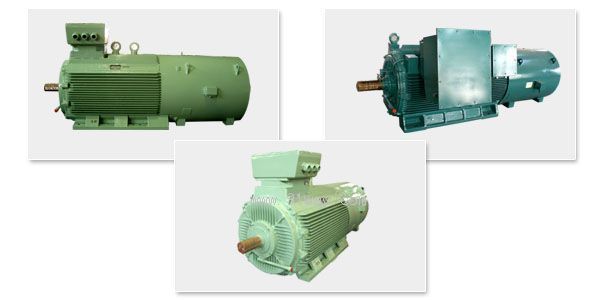

YTSJ系列緊湊型變頻調速三相異步電動機
