1、應用范圍

DX-17系列信號繼電器使用于電力系統(tǒng)二次回路的繼電保護線路中作為指示信號用，為一次掉牌。

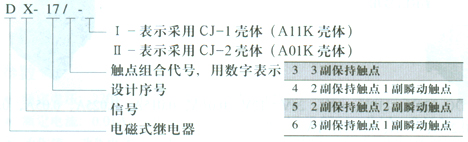

2、型號


　
3.DX-17系列信號繼電器技術數據

額定電壓： DC 220V、110V、48V、24V、12V。
額定電流：0.0lA，0.015A、0.02A、0.025A、0.04A、0.05A、0.075A、0.08A、0.1A、0.15A、0.2A、0.25A、0.5A、0.75A、lA、2A、4A。
動作值：電壓型不大于70％額定值；電流型不大于90％額定值。
返回值：不小于額定值的2％。
功率消耗：電壓型不大于3W；電流型不大于0.3W。
觸點容量：產品的觸點應能斷開電壓不超過250V及電流不超過0.5A，容量為30W的有感負荷（時間常數為5±0.75ms)的直流電路，或電壓不超過250V及電流不超過lA，容量為100VA路，功率因數為0.4±0.1。
介質強度：繼電器各導電電路連在一起對外露的非帶電金屬部分及外殼之間，線圈電路對觸點電路之間，應能承受2000V(有效值)、50Hz的交流試驗電壓歷時lmin試驗，而無擊空或閃絡現象。

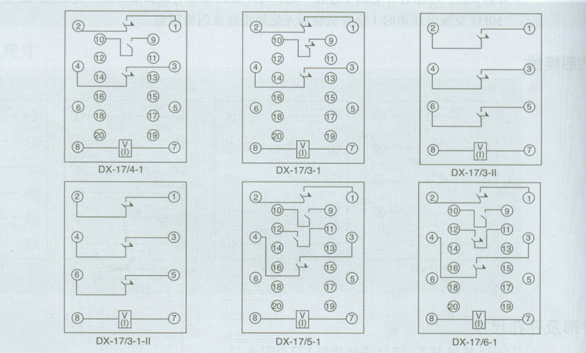

4.內部接線

　

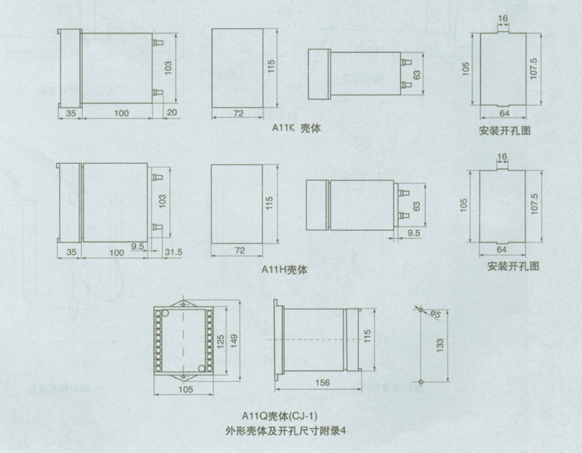

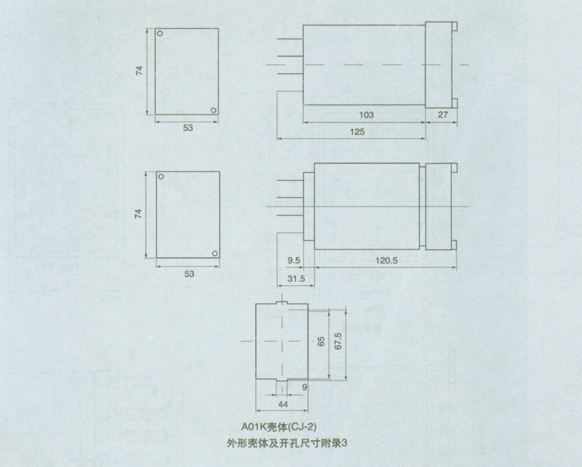

5.外形及開孔尺寸

1：采用CJ-1殼體（A11K）；



Ⅱ：采用CJ-2殼體（A01K）。
