HX-10.20.30系列交直流靜態信號繼電器產品詳細說明：

1、概述
HX系列靜態信號繼電器用于交流操作的保護和自動控制裝置中，作 為動作的信號指示之用。該產品由分立元件和小型繼電器等構成。本 產品動作速度快，克服了國內電力系列跳閘回路由于采用快速動作的 真空開關后，使原電磁型信號繼電器反應不了動作指示信號的缺陷； 具有手動復歸與電動復歸功能，可以很好的滿足無人值班室的要求； 帶有多組動合接點，能滿足信號指示及遠傳要求；防震性強并叮任意 安裝，具有寬電流動作范圍的規格等優點。產品分HX-10、HX-20、 ．HX-30可更新替代DX-11／1lA、DX-8／8G、DXM-2A、DX-30等 產品。解決了同類型J-10、20、30等性能不穩定、誤差大等不可靠缺 點，又增加了交直流兩用功能。

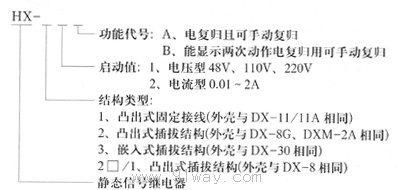

2.HX-10.20.30系列交直流靜態信號繼電器型號


3.HX-10.20.30系列交直流靜態信號繼電器主要技術參數
啟動值：AC或DC電壓型220V、110V、48V；電流型0．01—2A。
輔助電源：220V、110V、48V。
復歸電源：220V、110V、48V。 ．
動作值：電壓型動作電壓不大于70％額定電壓；電流型動作電流不大于90％額定電流。
動作時間：在額定工作狀態下，不大于10ms。
功率消耗：不大于3W。
觸點容量：在電壓不超過250V,電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5 x 104次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz交流電壓歷時1分鐘試驗而無緣緣擊穿或閃絡現象

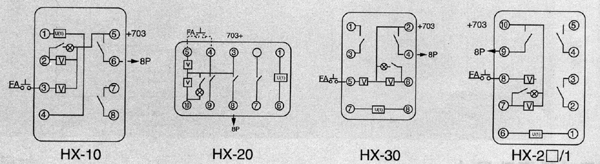

4.內部接線圖　

HX-10.20.30系列交直流靜態信號繼電器
