 產品名稱： A-VSM800DAT系列霍爾電壓傳感器
型號規格： A-VSM800DAT系列霍爾電壓傳感器
  放大圖片 放大圖片
產品類別： 常規產品 -- 低壓電器 -- 電壓傳感器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
A-VSM800DAT系列霍爾電壓傳感器產品詳細說明：

A-VSM800DAT系列霍爾電壓傳感器電參數

型號
A-VSM100DAT
A-VSM220DAT
A-VSM380DAT
A-VSM500DAT
A-VSM800DAT

VPN
原邊額定輸入電壓
100(AC)
220(AC)
380(AC)
500(AC)
800(AC)
V(rms)
VP
原邊電壓測量范圍
0～150%

ISN
副邊額定輸出電流
  20±1%(DC)
mA
I0
零點失調電流
4(DC)
mA
RM
測量電阻
54～580
Ω
VC
電源電壓
 +24(±5%)
V
Vd
絕緣電壓
在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘

εL
線性度
 <0.2
%FS
X
精度
TA =25℃                          ±0.8
%
IOT
失調電流溫漂
VP=0  TA =-25～+85℃             <±0.005
mA/℃
Tr
響應時間
<20
ms
TA
工作環境溫度
-25～+85
℃
TS
貯存環境溫度
-40～+100
℃

標準
Q/320115QHKJ01-2010

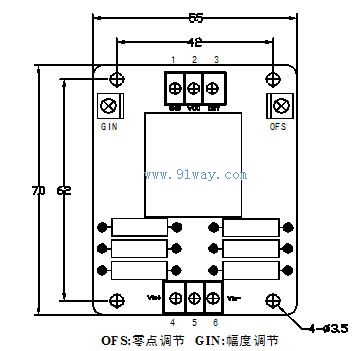

外形尺寸

 A-VSM800DAT系列霍爾電壓傳感器安裝尺寸

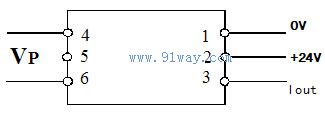

外部接線圖

A-VSM800DAT系列霍爾電壓傳感器接線圖

使用說明
1、傳感器錯誤的接線可能導致模塊損壞。傳感器通電后，待測電壓從傳感器輸入端接入，即可在輸出端測得相應的電流值。
2、可按用戶需求選擇電壓輸出的傳感器。
3、傳感器的輸出幅度可根據用戶需求進行適當?shù)恼{(diào)節。

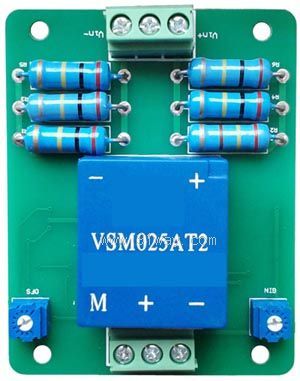

A-VSM800DAT系列霍爾電壓傳感器
