 產品名稱： VSM800D系列霍爾電壓傳感器
型號規格： VSM800D系列霍爾電壓傳感器
  放大圖片 放大圖片
產品類別： 常規產品 -- 低壓電器 -- 電壓傳感器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
VSM800D系列霍爾電壓傳感器產品詳細說明：
產品描述：
VSM800D系列霍爾電壓傳感器應用霍爾效應閉環原理的電壓傳感器，能在電隔離條件下測量各種信號的電壓

電參數

型號

VSM

050D

VSM

100D

VSM

200D

VSM

300D

VSM

400D

VSM

500D

VSM

800D

VPN

原邊額定輸入電壓

±50

±100

±200

±300

±400

±500

±800

V

VP

原邊電壓測量范圍

0～±100

0～±200

0～±400

0～±600

0～±800

0～±1000

0～±1000

V

ISN

副邊額定輸出電流

20±1%

mA

KN

匝數比

4000：1000

RM

測量電阻

VC=±15V 54～360

Ω

VC

電源電壓

±12～±15(±5%)

V

Vd

絕緣電壓

在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘

εL

線性度

<0.2

%FS

X

精度

TA =25℃ VC=±15V ±0.8

%

I0

零點失調電流

TA =25℃ <±0.2

mA

IOT

失調電流溫漂

VP=0 TA =–25～+85℃ <±0.5

mA

Tr

響應時間

<100

us

TA

工作環境溫度

-25～+85

℃

TS

貯存環境溫度

-40～+100

℃

RS

副邊線圈內阻

TA =85℃ 50

Ω

標準

Q/3201CHGL02-2007

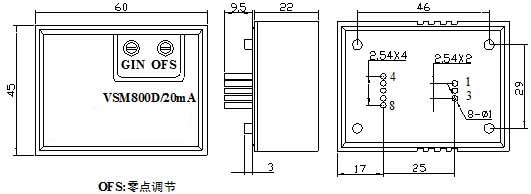

VSM800D系列霍爾電壓傳感器外形尺寸

VSM800D系列霍爾電壓傳感器外形尺寸

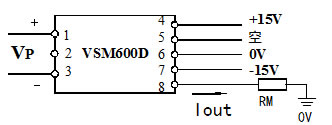

外部接線圖
VSM800D系列霍爾電壓傳感器接線圖

使用說明
1、傳感器錯誤的接線可能導致模塊損壞。傳感器通電后，待測電壓從傳感器輸入端接入，即可在輸出端測得電流的大小。
2、可按用戶需求選擇電壓輸出的傳感器。3、傳感器的輸出幅度可根據用戶需求進行適當?shù)恼{(diào)節。

VSM800D系列霍爾電壓傳感器
