適用范圍

JDZ1系列中間繼電器適用于交流50Hz、電壓至380V直流至220V電流至5A的各種電器控制系統，用來控制各種電磁線圈，以使信號放大或?qū)⑿吞柾瑫r傳遞給數個有關控制元件。

結構特征
JDZ1系列中間繼電器為開啟式磁系統為直動式結構，接點為雙斷點排列成上、下兩層，每層裝有4對接點、接點部分裝有透明防塵罩，頂部裝有手動按鈕。繼電器的驅殼由上、中、下三層組成，結構緊湊體積小。JDZ1-A型與JZ7 中間中繼電器安裝尺寸相同，便于維修與取代JZ7中間繼電器。

主要技術參數

　1. 繼電器的線圈額定電壓分為交流50Hz、12、24、36、110、127、220、380V;
　2. 繼電器適用于長期工作，間斷長期工作制和操作頻率不大于2000次/h通電持續率為40%的反復短時工
作制;
　3. 繼電器的接點額定發熱電流為5A;

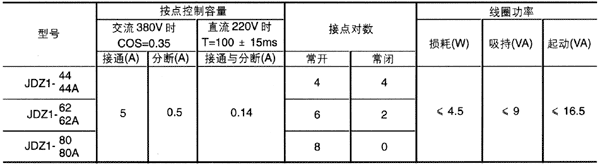

　4. 其它技術數據見表1。

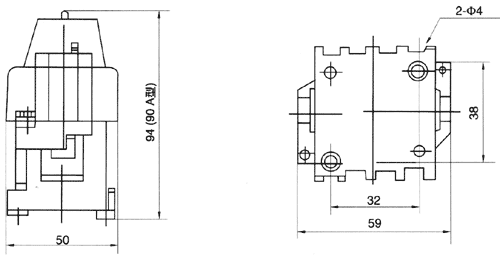

外形與安裝尺寸



訂貨須知
1. 在辦理訂貨時，應指出：
①繼電器的名稱和型號；
②額定電壓；
2. 與每臺繼電器一起工廠成套供給產品合格證和說明書各一份；
3. 本產品在正常使用范圍內保用一年。外形及安裝尺寸主要技術參數
