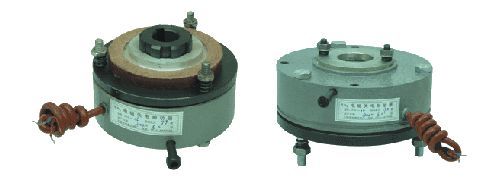

ZZE系列電磁失電制動器產品詳細說明：

一、用途：
ZZE系列電磁失電制動器主要與Y系列電機配套派生成YEJ系列電磁制動三相異步電動機，是現代工業中一種理想的自動化執行元件，可實現快速停止、準確定位、往復運動、頻繁起動、防止滑行的特殊要求的各種機械傳動中。

二、結構原理：
ZZE系列電磁失電制動器為電磁脫離（釋放），斷電彈簧施壓的摩擦式制動器，在斷電時安全可靠的制動。

ZZE系列電磁失電制動器具有手動釋放、輕巧、省力的特點。

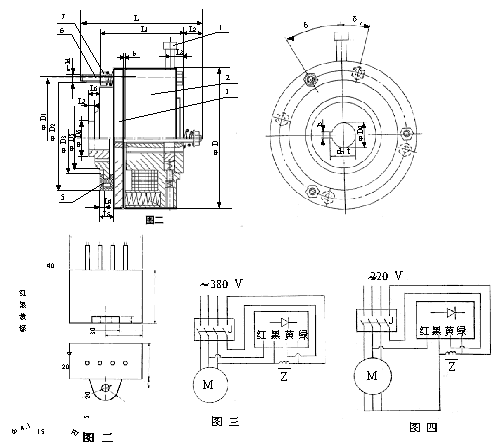

 制動器主要由手動釋放螺釘（1）、磁軛（2）、銜鐵（3）、彈簧（4）、摩擦盤（5）、安裝螺栓（6）、調節螺母（7）等零部件組成。當磁軛中電磁線圈通電時，由于電磁吸力作用，磁軛吸引銜鐵并壓縮彈簧，使摩擦盤與銜鐵、設備端蓋脫開制動扭矩消失；當電磁線圈斷電，制動器失去電磁吸力，彈簧推動銜鐵壓緊摩擦盤，產生摩擦力矩。

三、 安裝：
用安裝螺栓（6）旋入設備端蓋上，把磁軛和銜鐵工作氣隙調至推薦初始安裝氣隙δ，反向旋轉調節螺母（7），使其頂緊設備端蓋。ZZE7.5-75以內為三顆安裝螺栓，ZZE150開始四顆安裝螺栓。（圖一）

四、 使用說明：
1、 該制動器屬干式，必能在無油狀態下工作；環境氣溫不超過40℃，最低氣溫不低于-15℃；海拔高度不超過1000m；環境空氣相對濕度不大于85%；電源電壓波動不超過+5%和-15%的額定電壓。
2、 制動器正常工作一段時間后，因摩擦損耗使工作氣隙大于允許最大工作氣隙時，應再將氣隙調至推薦的初始安裝氣隙。

五、整流電源：
本公司有制動器工作電壓配套的整流電源，其體積小，直接安裝于電機接線盒內。（圖二）（圖三）為整流電源接線圖，Z為制動器線圈，J為交流接觸常開觸點；慢速制動時，黃、綠兩色線直接連制動器線圈一端；快速制動時，按（圖三）示，黃、綠兩色線分開，接入常開觸點J。圖四為交流220V輸入，直流99V輸出接線方式。
