一、用途與作用

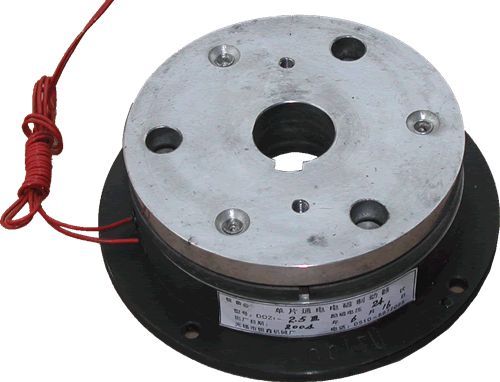

DDZ1系列單片通電電磁制動器用于各類機械傳動系統中，起快速制動、保持、定位、高頻運轉作用。
制動器由磁軛、線圈、摩擦片、銜鐵、聯結等組成，線圈通電時產生磁通吸合銜鐵，從而產生力矩達到制動的目的。

二、使用說明
DDZ1系列單片通電電磁制動器屬干式，必須在無油狀態下工作；與制動器配合的軸孔與軸的精度為H8/h7；制動器主、從動部分需固定，不得有軸向竄動，應保證同軸度及工作氣隙δ。

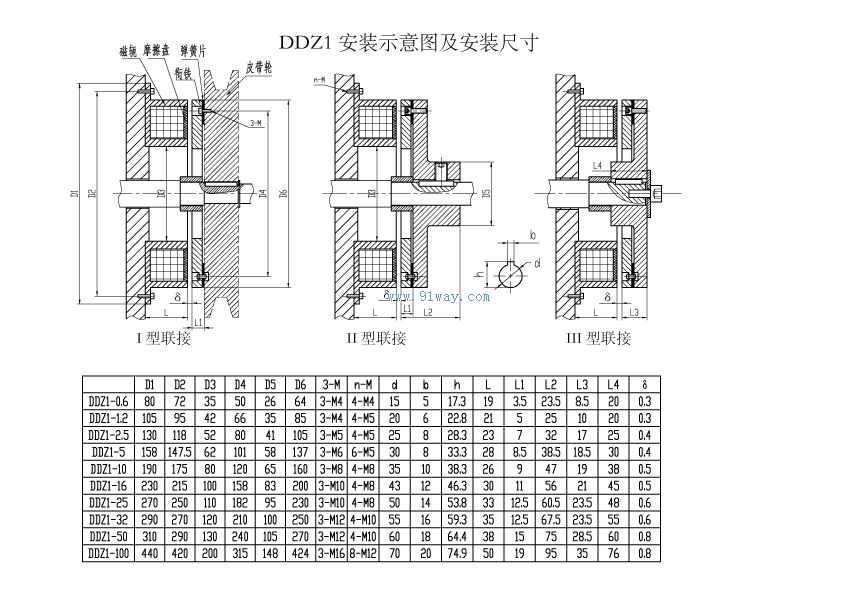

DDZ1系列單片通電電磁制動器技術參數:

	d1	d2	d3	d4	d5	d6	d7	M	d	L	L1	L2	L3	L4	b	h	δ
DDZ1-0.6	80	72	35	50	26	4-4.3	4.1	4	15	19	3.5	18.5	8.5	15	5	17.3	0.3
DDZ1-1.2	105	95	42	66	35	4-5.5	4.1	6	20	21	5	25	10	20	6	22.8	0.3
DDZ1-2.5	130	118	52	80	41	4-5.5	5.2	6	25	23	7	32	17	25	8	28.3	0.4
DDZ1-5	158	147.5	62	101	49	4-6.5	6.2	8	30	26	8.5	38.5	18.5	30	8	33.3	0.4
DDZ1-10	190	175	80	120	65	4-9	8.2	8	35	28	9	47	19	38	10	38.3	0.5
DDZ1-16	230	215	100	158	83	4-9	10.2	8	43	30	11	56	21	45	12	46.3	0.5
DDZ1-25	270	250	110	182	90	4-9	10.2	8	50	33	12.5	60.5	23.5	48	14	53.8	0.6
DDZ1-32	290	270	120	210	100	4-11	12.2	10	55	35	12.5	67.5	23.5	55	16	59.3	0.6
DDZ1-50	310	290	130	240	105	4-11	12.2	10	60	38	13.5	73.5	25.5	60	18	64.4	0.8
DDZ1-100	440	420	200	315	148	8-12.5	16.2	12	70	50	19	95	35	76	20	74.9	0.8
