DDL1系列單片通電電磁離合器產品詳細說明：

一、用途與作用
DDL1系列通電電磁離合器用于各類機械傳動系統中，起離合、點動、變速、正逆轉作用。
離合器由磁軛、線圈、摩擦片、銜鐵、聯結等組成、線圈通電時產生磁通吸合銜鐵，從而產生力矩，使從動部份結合或制動。

二、使用說明
DDL1系列單片通電電磁離合器屬干式必須在無油狀態下工作；與離合器配合的軸孔與軸的精度為H8/h7，同軸度不大于0.1mm；安裝后不允許軸向竄動，同時應保證工作氣隙。

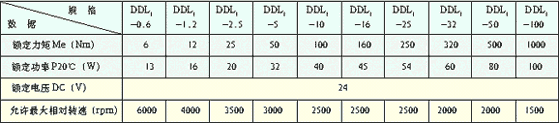

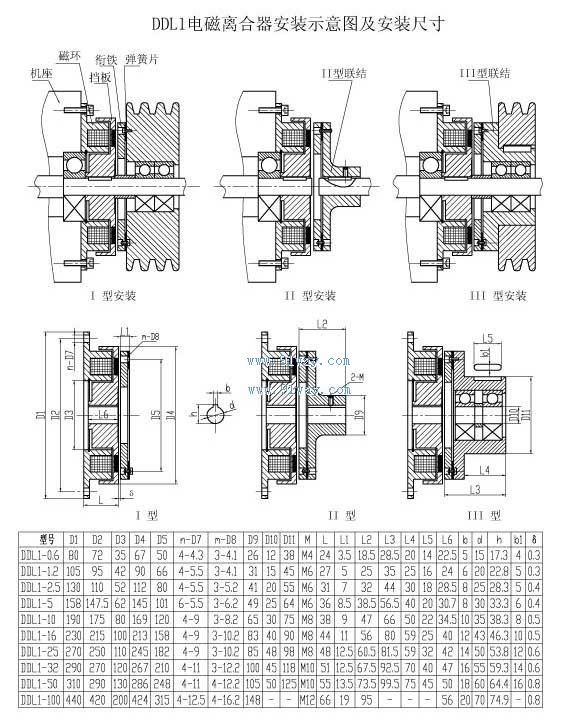

技術參數:

	d1	d2	d3	d4	d5	d6	d7	d8	d9	M	d	L	L1	L2	L3	L4	L5	L6	L7	b1	b	h	δ
DDL1-0.6	80	72	35	67	50	38	12	4-4.3	4.1	4	15	24	3.5	18.5	20.5	20	22.5	15	14	4	5	17.3	0.3
DDL1-1.2	105	95	42	90	66	45	15	4-5.5	4.1	6	20	27	5	25	35	25	24	20	16	5	6	22.8	0.3
DDL1-2.5	130	110	52	112	80	55	20	4-5.5	5.2	6	25	31	7	32	44	30	28.5	25	18	5	8	28.3	0.4
DDL1-5	158	147.5	62	145	101	64	25	4-6.5	6.2	6	30	36	8.5	38.5	56.5	40	30.7	30	20	6	8	33.3	0.4
DDL1-10	190	175	80	169	120	75	30	4-9	8.2	8	35	38	9	47	66	50	34.5	38	22	8	10	38.3	0.5
DDL1-16	230	215	100	213	150	90	40	4-9	10.2	8	43	44	11	56	80	59	40	45	25	10	12	46.3	0.5
DDL1-25	278	258	118	245	182	98	48	4-9	10.2	8	50	48	12.5	60.5	81.5	59	44	48	32	12	14	53.8	0.6
DDL1-32	290	270	120	267	210	115	45	4-11	12.2	10	55	51	12.5	67.5	92.5	70	47	55	40	14	16	59.3	0.6
DDL1-50	310	290	130	206	248	125	50	4-11	12.2	10	60	55	13.5	73.5	99.5	75	50	60	45	16	18	64.4	0.8
DDL1-100	440	420	200	424	315			4-12.5	16.2	12	70	66	19	95			56	76			20	74.9	0.8

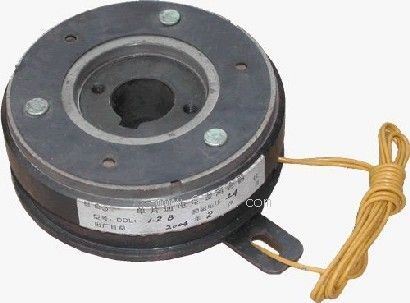

DDL1系列單片通電電磁離合器
