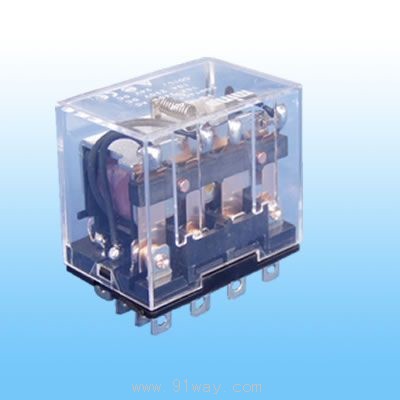

HH6X系列小型功率繼電器產品詳細說明：

HH6系列小型功率繼電器具有體積小、重量輕、可靠性高、開閉容量大、壽命長、耐高溫、耐潮濕的特點，適用于交流50Hz或60Hz，電壓至240V，直流電壓至110V，電流至15A的電路，供空調、汽車和工業自動化控制裝置等作信號傳遞及執行元件。產品符合GB14048標準以及IEC255，IEC947和日本JIS標準。

型號	HH6
分類	小型功率繼電器
規格品種	基型、帶指示燈、帶浪涌抑制
觸點形式	1c,2c,3c,4c
額定負載	15A/10A 220VAC/24VDC    (阻性負載Res.load)
電壽命(AC-12)	2×105
安裝方式	插拔式、印制板式、法蘭式
特點	體積小，容量大，壽命長，多種安裝方式，產品符合國際標準
產品認證	UL(HH62)   CE   TUV     CCC

HH6X系列小型功率繼電器規格品種

型式	繼電器型號				觸點數量	額定電壓(Us)
	插拔式	印制板焊裝式	法蘭式	螺釘固定式
基型	HH61P	HH61B	HH61S	——	1轉換	AC6,12,24,48,110,220V   50/60Hz DC6,12,24,48,110V
	HH62P	HH62B	HH62S	HH62E	2轉換
	HH63P	HH63B	——	——	3轉換
	HH64P	HH64B	HH64S	——	4轉換
帶動作指示燈	HH61P-L	HH61B-L	——	——	1轉換	AC6,12,24,48,110,220V   50/60Hz DC24,48,110V
	HH62P-L	HH62B-L	——	HH62E-L	2轉換
	HH63P-L	HH63B-L	——	——	3轉換
	HH64P-L	HH64B-L	——	——	4轉換
帶浪涌抑制回路	HH61P-F	HH61P-F	HH61S-F	——	1轉換	DC24,48,110V
	HH62P-F	HH62P-F	HH62S-F	HH62E-F	2轉換
	HH63P-F	HH63P-F	——	——	3轉換	DC12,24,48,110V
	HH64P-F	HH64P-F	HH64S-F	——	4轉換
帶浪涌抑制回路及動作指示燈	HH61P-FL	HH61P-FL	——	——	1轉換	DC24,48,110V
	HH62P-FL	HH62P-FL	——	HH62E-FL	2轉換
	HH63P-FL	HH63P-FL	——	——	3轉換	DC24,48,110V
	HH64P-FL	HH64P-FL	——	——	4轉換

HH6X系列小型功率繼電器技術數據

型號		HH61	HH62	HH63	HH64
額定絕緣電壓		250V
動作電壓		AC：<80%Us		AC：<80%Us
		DC：<75%Us		DC：<80%Us
釋放電壓		AC：>30%Us DC：>10%Us
最大通電電壓		110%Us
動作時間		<20ms
釋放時間		<20ms
約定發熱電流		15A	10A
額定負載	AC-12 AC-15 DC-12 DC-13	220V10A    220V3A    110V0.5A 110V0.3A
額定功耗		AC:1.8VA DC:1.2W		AC 2.5VA DC 1.8W	AC 3VA DC 1.8W
接觸電阻		<50mΩ（初始值）
絕緣電阻		>100MΩ
開閉頻率		≤30cpm
工頻耐壓		同組觸點間:AC1000V  1min 電氣回路間:AC2000V  1min
環境溫度		-25至+55℃
振動		10-50Hz 1.0mm 振動穩定性
沖擊		200m/s2 沖擊穩定性
機械壽命		5×107
電壽命		2×105
