HH5X系列小型控制繼電器產品詳細說明：

HH5系列小型控制繼電器是引進日本富士電機株式會社全套專有制造技術生產的高可靠性繼電器，具有體積小、重量輕，開閉容量大、可靠性高、壽命長等特點，適用于交流50Hz或60Hz，電壓至240V，直流電壓至110V的控制電路，供電子設備、通訊設備、電子計算機控制設備、自動化控制裝置等動作切換電路及擴大控制范圍之用。產品符合GB14048標準以及IEC255，IEC947和日本JIS標準。

型號	HH5
分類	小型控制繼電器
規格品種	基型、磁保持型、 帶指示燈、帶浪涌抑制
觸點形式	2c,3c,4c
額定負載	5A/3A 220VAC/24VDC     (阻性負載Res.load￡)
電壽命(AC-12)	5×105
安裝方式	插拔式、印制板式、法蘭式、螺釘式
特點	體積小，容量大，壽命長，多種安裝方式，產品符合國際標準
產品認證	UL CE TUV CCC

規格品種

型式	繼電器型號				約定發熱電流	額定電壓(Us)
	插拔式	印制板焊裝式	法蘭式	螺釘固定式
基型	HH52P	HH52B	HH52S	HH52E	5A	AC6,12,24,48,110, 220V 50/60Hz DC6,12,24,48,110V
	HH53P	HH53B	HH53S	HH53E
	HH54P	HH54B	HH54S	HH54E	3A
帶動作指示燈	HH52P-L	HH52B-L		HH52E-L	5A	AC24,48,110,220    50/60Hz DC24,48,110V
	HH53P-L	HH53B-L		HH53E-L
	HH54P-L	HH54B-L		HH54E-L	3A
帶浪涌抑制回路	HH52P-F	HH52B-F	HH52S-F	HH52E-F	5A	DC24,48,110V
	HH53P-F	HH53B-F	HH53S-F	HH53E-F
	HH54P-F	HH54B-F	HH54S-F	HH54E-F	3A
帶浪涌抑制回路及動作指示燈	HH52P-FL	HH52B-FL		HH52E-FL	5A	DC24,48,110V
	HH53P-FL	HH53B-FL		HH53E-FL
	HH54P-FL	HH54B-FL		HH54E-FL	3A
磁保持型	HH52P-R	HH52B-R	HH52S-R		3A	AC6,12,24,48,110V     50/60Hz DC6,12,24,48V

HH5X系列小型控制繼電器技術數據

型號		HH52、53	HH54	HH52□-R
額定絕緣電壓		250V
動作電壓		AC：<80%Us          DC：<75%Us
釋放電壓		AC：>30%Us          DC：>10%Us		>75%Us
最大通電電壓		110%Us
動作時間		<20ms		<30ms
釋放時間		<20ms		<30ms
約定發熱電流		5A	3A
額定負載	AC-12 AC-15 DC-12 DC-13	220V5A    220V1A    110V0.5A 110V0.2A	220V3A    220V0.3A 110V0.5A 110V0.2A
最大工作電壓		AC250V              DC125V
額定功耗		AC:1.9VA(50Hz)      1.7VA(60Hz) DC:1.2W		動作端1VA/1.2W 復位端0.4VA/0.5W
接觸電阻		<50mΩ（初始值）
絕緣電阻		>100MΩ
開閉頻率		≤30cpm
工頻耐壓		同組觸點間:AC1000V  1min 電氣回路間:AC2000V  1min
環境溫度		-10至+40℃
振動		10-50Hz 1min (6G) 6G(1.0mm DA.10 to 50) 振動穩定性及振動強度
沖擊		200m/s2(20G) 20G 11±1ms 1/2 sine wave 沖擊穩定性
		1000m/s2(100G) 100G 11±1ms 1/2 sine wave 沖擊強度
機械壽命		5×107
產品重量		33g

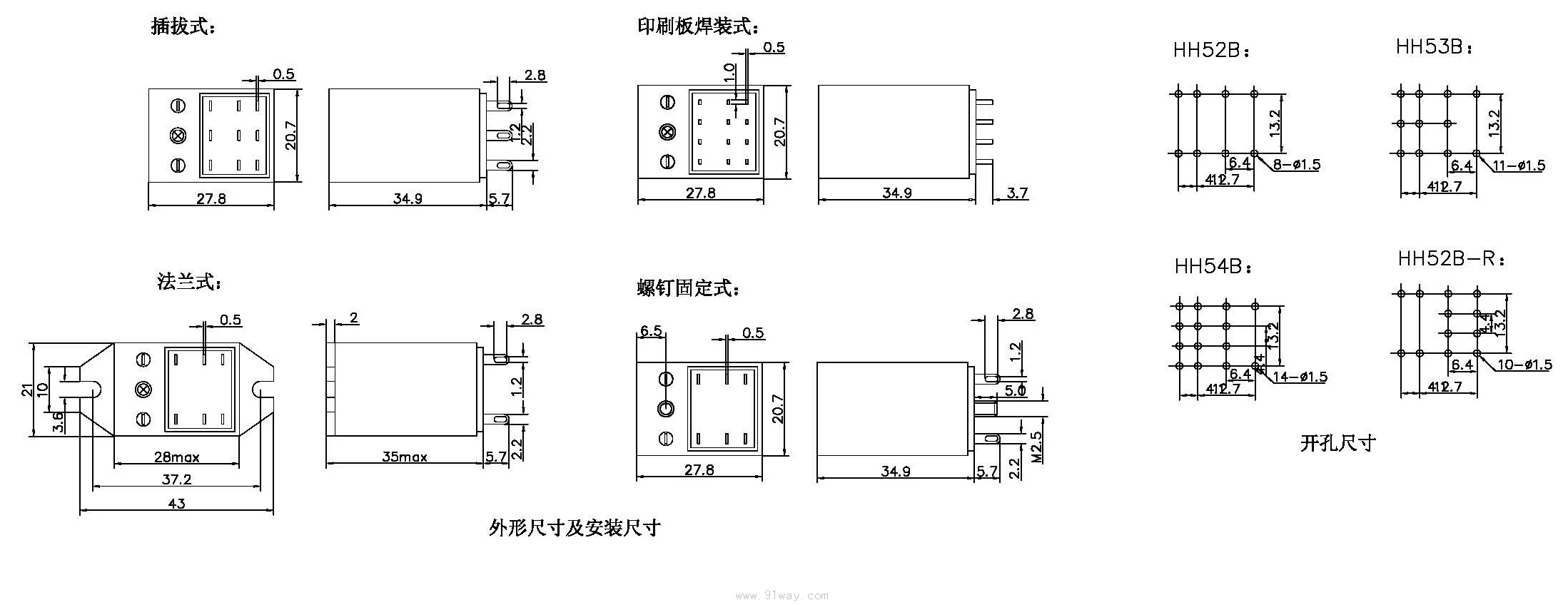

外形尺寸及安裝尺寸：

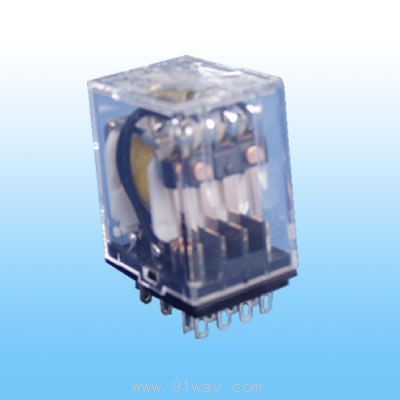

HH5X系列小型控制繼電器
