產品名稱：

LW3-12系列六氟化硫斷路器

型號規格：

放大圖片

產品類別：

常規產品 -- 高壓電器 -- SF6氣體斷路器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

LW3-12系列六氟化硫斷路器產品詳細說明：

1、概述
LW3-12系列六氟化硫斷路器是一種用SF6氣體作為滅弧和絕緣介質的柱上斷路器，是目前城網和農網推廣使用的換代產品，其優良的性能價格比，是目前其他12KV級戶外斷路器不可比擬的。
LW3-12系列六氟化硫斷路器是我公司嚴格按照GB1984-89《交流高壓斷路器》開發的，其電氣和機械性能符合DL402-91《交流高壓斷路器訂貨技術條件》和GB11022-89《高壓開關設備通用技術條件》的要求。適用于額定電壓12KV，額定頻率50Hz的電力系統中，供中小型電站及分支線路上作為控制和保護開關之用。
2 、特點
三級共箱式，結構簡單，布置緊湊
動力輸出為轉動式，密封效果好。
本體內運動質量小減輕了操作功，提高了機械壽命。
旋轉電弧技術的應用，提高了滅弧效率和電壽命。
本體結構的獨立性，可派生出具有不同性能和安裝方式的產品。
與真空和油斷路器相比，在結構、重量、安全性、耐電強度、電壽命、維護和造價等方面有顯著的優越性。
可根據用戶需求進行特殊布置及配置不同變比的保護，測量用互感器。

3、 LW3-12系列六氟化硫斷路器主要技術參數

序號	項目名稱			參數				備注
1	額定電壓（KV）			12
2	額定電流（A）			400		630
3	額定頻率（Hz）			50
4	額定絕緣水平（KV）	1min工頻耐受電壓（有效值）	干式	42（對地、級間、斷口間）				斷路器內充以0.25MPa六氟化硫氣體（20℃）
			濕式	34（對地、級間、斷口間）
		雷電沖擊耐用受電壓（峰值）		75（對地、級間、斷口間）
5	零表壓下絕緣水平額定線電壓（KV）			115（導電回路對地）
6	額定短時耐受電流（KA）			8 125		16 20
7	額定峰值耐受電流（KA）			20	315	40	50
8	額定短路持續時間			4
9	額定短路開斷電流（KA）			8	125	16
10	異相接地額定開斷電流（KA）			7	109	139	173
11	額定短路關合電流（峰值）（KA）			20	325	40	50
12	連續開斷額定短路電流次數（次）			16
13	零表壓下開斷電流（A）			400			630
14	額定操作順序		I型	分-180S-合分-180S-合分
			II、III型	分-0.5S-合分-180S-合分
15	重合閘無電流時間（S）			0.5
16	合一分時間（S）			≤0.08
17	六氟化硫氣體額定壓力（MPa）			0.35				20℃
18	六氟化硫氣體最低工作壓力（MPa）			0.25				20℃
19	合閘時間（S）		I型	≤0.06
			II、III型	≤0.08
20	分閘時間（S）		I型	≤0.06
			II、III型	≤0.04
21	機械耐久（次）			300
22	斷路器內六氟化硫氣體水分含量			≤150/300/出廠/運行				體積比
23	六氟化硫年漏氣率			＜1%
24	分、合閘線圈及儲能電動機額定電壓（V）			a、c、220或d、c、220				用戶確定
25	電流互感器電流比（A/A）			200/5；400/5；600/5（常規）				用戶確定
26	噪音水平（dB）			＜110
27	每臺斷中器用六氟化硫氣體重量（Kg）							12
28	斷路器總重量（Kg）		I型	140
			II、III型	150、160
29	外開尺寸，（L×D×H）		III級污穢	1100×780×620				包括機構

四、使用環境
[1] 海拔高度：≤1000m。
[2] 環境溫度：-40℃～+40℃。
[3] 污穢等級：Ⅲ、Ⅳ級（25mm/kV、31mm/kV）。
[4] 地震強度：不超過8度。
[5] 風壓：不大于700Pa（相當于34m/s）。
[6] 安裝場所：沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

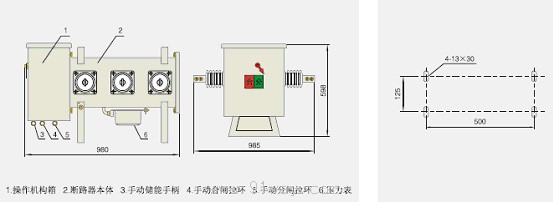

五、LW3-12系列六氟化硫斷路器外形及安裝尺寸

LW3-12系列六氟化硫斷路器外形及安裝尺寸圖

LW3-12系列六氟化硫斷路器

LW3-12系列六氟化硫斷路器（示意圖）
