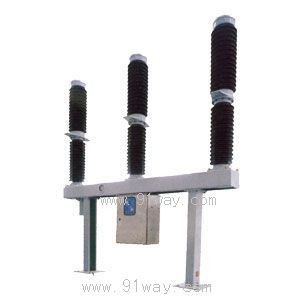

 產品名稱： LW36-72.5戶外高壓六氟化硫斷路器
型號規格： LW36-72.5戶外高壓六氟化硫斷路器
  放大圖片 放大圖片
產品類別： 常規產品 -- 高壓電器 -- SF6氣體斷路器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
LW36-72.5戶外高壓六氟化硫斷路器產品詳細說明：
LW36-72.5/126戶外高壓交流瓷柱式

使用環境條件
環境溫度 -25～+40℃/-40～+40℃（耐寒型）
海拔高度 ≤2500m
空氣濕度 月平均≯90%（25℃）
風 速 ≯35m/s
日照強度 ≤1000w/m2
地震裂度 8度
覆冰厚度 ≤10mm
污穢等級 Ⅲ級/Ⅳ級
最大日溫差 25K

LW36-72.5戶外高壓六氟化硫斷路器主要技術參數

序號

技   術   要   求

單位

數  值

數  值

1

額定電壓

kV

72.5

126

2

額定頻率

Hz

50

50

3

額定電流

A

3150

3150

4

額定斷路器開斷電流

kA

40

40

5

額定短路關合電流

kA

100

100

6

首開極系數



1.5

1.5

7

額定短時耐受電流

kA

40（4S）

40（4S）

8

額定峰值耐受電流

kA

100

100

9

近區故障開斷電流

kA

36/30

36/30

10

額定失步開斷電流

kA

10

10

11

額定短時工頻耐受電壓

kV

160（對地、相間）

230（對地、相間）

202（斷口）

230+73（斷口）

12

額定雷電沖擊耐受電壓（峰值）

kV

350（對地、相間）

550（對地、相間）

410（斷口）

550+103（斷口）

13

5min零表壓工頻耐受電壓

kV

84

95

14

額定操作順序



0-0.3s-C0-180s-C0

0-0.3s-C0-180s-C0

15

合閘時間

ms

75±8

75±8

16

分閘時間

ms

30±5

30±5

17

全開斷時間



≤3周波

≤3周波

18

SF6氣體壓力（20℃）

MPa

0.6/0.55/0.5

0.6/0.55/0.5

19

SF6氣體年漏氣率

%

≤0.5

≤0.5

20

所配操動機構



CT30彈簧操動機構

CT30彈簧操動機構

21

接線端子水平縱向拉力

N

1250

1250

22

接線端子水平橫向拉力

N

750

750

23

接線端子垂直方向拉力

N

1000

1000

LW36-72.5戶外高壓六氟化硫斷路器
