產品名稱：

WZ系列起重及冶金用渦流制動器

型號規格：

放大圖片

產品類別：

常規產品 -- 機械傳動 -- 渦流制動器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

WZ系列起重及冶金用渦流制動器產品詳細說明：

WZ系列起重及冶金用渦流制動器符合JB7561《WZ系列起重及冶金用渦流制動器技術條件》。渦流制動器和YZR系列繞線轉子電動機配合使用，通過控制器能把驅動和調速兩種功能協調起來（開環控制時可達到1∶10，閉環控制時可達到1∶20的調速寬度），具有穩定的低速調速特性和無失控區、運行可靠等優點。

WZ系列起重及冶金用渦流制動器電機性能：

1．環境空氣溫度不超過40℃（F級絕緣）或60℃（H級絕緣）。
2．海拔不超過1000米。
3．經常的，顯著的機械振動和沖擊。
4．渦流制動器勵磁電壓為160±30V的直流電壓，也可做成其它電壓。
渦流制動器的基準工作制為S3，基準負載持續率為15%，每一個工作周期均為10分鐘。
渦流制動器在基準工作制時的額定制動力矩、限定制動力矩、轉動慣量（Jm）勵磁電流與機座號的對應關系見技術數據表。

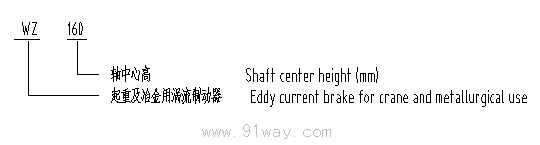

WZ系列起重及冶金用渦流制動器型號說明：

結構簡介:

渦流制動器的外殼防護等級為IP23，接線盒為IP44，位于機座頂部，冷卻方式IC0141，結構及安裝型式IM1001。

備注:

1、訂貨時必須說明產品型號、額定制動力矩、勵磁電壓。
2、如有特殊要求，經雙方協商后，可提供其他勵磁電壓、制動力矩、安裝尺寸的渦流制動器，也可配帶測速發電機、超速開關、編碼器等各種傳感器。

機座號	額定制動力矩	限定制動力矩	允許最大轉速	Jm	額定勵磁電流	匹配繞線轉子電動機
						匹配繞線轉子電動機
						Suitable for Wire-wourd and rotor motor
	Rated brake torque	Limited brake torque	Max. Speed		Rated excited current	Suitable for Wire-wourd and rotor motor
						機座號	S3 40%
Frame							(kw)
							6極	8極	10極
						Frame size	6極	8極	10極
	N·m	N·m	r/min	kg·m2	A		6p	8p	10p
	N·m	N·m	r/min	kg·m2	A		6p	8p	10p
160	64	196	3000	0.13	7	160M	5.5，7.5
160	64	196	3000	0.13	7	160L	11	7.5
180	118	245	3000	0.18	7.5	180L	15	11
200	170	390	3000	0.25	8	200L	22	15
225	245	540	3000	0.38	8.5	225M	30	22
250	390	785	3000	0.042	10	250M	37,45	30,37
280	620	1180	2250	1.3	10.5	280S,M	55,75	45,55	37,45
315	980	1860	2250	2.7	12	315S,M		75,90	55,75
355	1180	2060	1800	4.75	13	355M			90
355	1700	3040	1800	5	15	355L			110,132
400	1860	3720	1800	6.5	14	400L1			160
400	2250	4410	1800	6.75	16	400L2			200

機座號				160	180	200	225	250	280	315	355	400
Frame
	A	基本尺寸		254	279	318	356	406	457	508	610	686
		Basic dimension
		極限偏差		±1.05				±1.4				±1.75
		Max. deviation
	A/2	基本尺寸		127	139.5	159	178	203	228.5	254	305	343
		Basic dimension
		極限偏差		±0.75				±1.0				±1.25
		Max. deviation
	B	基本尺寸		178	210	254	254	279	305	311	349	457
		Basic dimension
		極限偏差		±1.05				±1.4				±1.75
		Max. deviation
	左右B之差			1.05				1.4				1.75
	Difference between left B and right B
	C	基本尺寸		28	30	28	43	56	56	115	121	102
		Basic dimension
		極限偏差		±1.0				±1.5		±2.0
		Max. deviation
	左右C之差			0.45				0.6		0.75
	Difference between left C and right C
	D	基本尺寸		42	48	55	55	60	70	85	100	110
		Basic dimension
		極限偏差		+0.018		+0.030				+0.035
		Max. deviation		+0.002		+0.011				+0.013
	E	基本尺寸		82	82	82	82	105	105	130	165	165
安裝尺寸		Basic dimension
Mounting		極限偏差		±0.43						±0.50
dimensions		Max. deviation
		F	基本尺寸	12	14	16	16	18	20	22	28	28
			Basic dimension
			極限偏差	0					0
			Max. deviation	-0.043 0					-0.052
	鍵與	G	基本尺寸	37	42.5	49	49	53	62.5	76	90	100
	鍵槽		Basic dimension
	Key		極限偏差	0
	and		Max. deviation	-0.2
	key	GD	基本尺寸	8	9	10	10	11	12	14	16	16
	groove		Basic dimension
			極限偏差	0				0
			Max. deviation	-0.09				-0.11
	H	基本尺寸		160	180	200	225	250	280	315	355	400
		Basic dimension
		極限偏差		0					0
		Max. deviation		-0.5					-1.0
	K	基本尺寸		15	15	19	19	24	24	28	28	35
		Basic dimension
		極限偏差		+0.43		+0.52						+0.62
		Max. deviation		0		0						0
	螺栓直徑			M12		M16		M20		M24		M30
	Bolt diameter
	AB			300	355	400	450	500	560	610	700	800
外形尺寸	AC			317	355	395	445	495	555	625	705	790
Outline	BB			234	250	300	300	335	365	385	420	550
dimension	HA			13	13	16	16	25	25	25	35	35
	HD			420	460	510	540	590	660	725	805	895
	L			419	417	452	492	585	693	735	920	1075

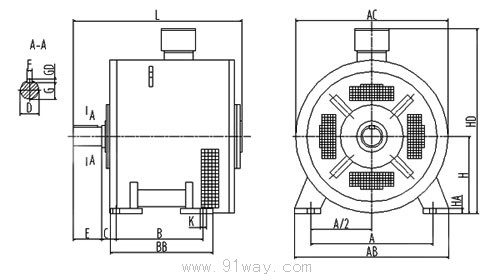

WZ系列起重及冶金用渦流制動器（示意圖）
