 產品名稱： BP/BR系列非接觸式楔塊離合器
型號規格： BP/BR系列非接觸式楔塊離合器
  放大圖片 放大圖片
產品類別： 常規產品 -- 機械傳動 -- 超越離合器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13371811002
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
BP/BR系列非接觸式楔塊離合器產品詳細說明：
型號 Model 孔徑 Bore Dia.Range 內圈厚度 Inner Race Width A 外圈厚度 Outer Race Width B 外徑 Outer Dia.C(h7) 內徑 Outer Race Innner Dia.D(h7) E F 裝配孔 Mounting Holes 工藝孔 Pulloff Holes
直徑 Dia(H7) 鍵槽 Keyway 倒角 ChamferO PCD No.-Dia No.-size
G Q-R S-T
BR20 20 6×2.8 0.5 35 35 90 66 40.7 40.7 78 6-6.6 2-M6
BR25 25 8×3.3 0.5 35 35 95 70 44.7 44.7 82 6-6.6 2-M6
BR30 30 8×3.3 1.0 35 35 100 75 49.7 49.7 87 6-6.6 2-M6
BR35 35 10×3.3 1.0 35 35 110 80 54.7 54.7 96 8-6.6 2-M6
BR40 40 12×3.3 1.0 35 35 125 90 64.7 64.7 108 8-9.0 2-M8
BR45 45 14×3.8 1.0 35 35 130 95 69.7 69.7 112 8-9.0 2-M8
BR50 50 14×3.8 1.0 40 40 150 110 84.7 84.7 132 8-9.0 2-M8
BR60 60 18×4.4 1.5 60 50 175 125 80 80 155 8-11.0 2-M10
BR70 70 20×4.9 1.5 60 50 190 140 95 95 165 12-11.0 2-M10
BR80 80 22×5.4 1.5 70 60 210 160 115 115 185 12-11.0 2-M10
BR90 90 25×5.4 1.5 80 70 230 180 135 135 206 12-13.5 2-M12
BR100 100 28×6.4 1.5 90 80 270 210 143 143 240 12-17.5 2-M16
BR130 130 32×7.4 2.0 90 80 310 240 173 173 278 12-17.5 2-M16
BR150 150 36×8.4 2.0 90 80 400 310 243 243 360 12-17.5 2-M16
BR180 180 45×10.4 2.0 105 80 400 310 290 270 360 12-17.5 2-M16
BR190 190 45×10.4 2.0 105 80 420 330 310 280 380 16-17.5 2-M16
BR220 220 50×11.4 2.0 105 80 460 360 340 320 410 18-17.5 2-M16
BR240 240 56×12.4 2.0 105 80 490 390 370 350 440 18-17.5 2-M16

型號 Model H min I J K L M max 倒角 ChamferO U 油塞位置 Oil Plug Position/Dia. 重量 Weight(kg)
N P v w x X PT-V
BR20 53 0 0 5 5 4.0 1.5 1.5 30 17.5 — 3×PT-1/8 1.3
BR25 58 0 0 5 5 4.0 1.5 1.5 30 17.5 — 3×PT-1/8 1.4
BR30 64 0 0 5 5 4.0 1.5 1.5 30 17.5 — 3×PT-1/8 1.5
BR35 70 0 0 5 5 4.0 1.5 1.5 22.5 17.5 — 4×PT-1/8 1.9
BR40 81 0 0 5 5 4.0 1.5 1.5 22.5 17.5 — 4×PT-1/8 2.4
BR45 86 0 0 5 5 4.0 1.5 1.5 22.5 17.5 — 4×PT-1/8 2.6
BR50 103 0 0 7.5 7.5 6.5 2.5 2.0 22.5 20.0 — 4×PT-1/8 4.1
BR60 110 5 5 7 7 6.0 3.5 2.0 22.5 25.0 — 4×PT-1/8 7.3
BR70 125 5 5 7 7 6.0 3.5 2.0 15.0 25.0 — 4×PT-1/8 8.1
BR80 148 5 5 12 12 11.0 3.5 2.0 15.0 14.0 32 4×PT-1/8 12.0
BR90 170 5 5 17 17 16.0 3.5 2.0 15.0 19.0 32 4×PT-1/8 16.0
BR100 180 5 5 13.7 13.7 12.0 4.5 2.0 15.0 20.0 40 4×PT-1/4 23.0
BR130 210 5 5 13.7 13.7 12.0 4.5 2.0 15.0 20.0 40 4×PT-1/4 31.0
BR150 280 5 5 13.7 13.7 12.0 4.5 3.0 15.0 20.0 40 4×PT-1/4 58.0
BR180 280 5 20 11.5 15.9 14.0 4.5 3.0 15.0 20.0 40 4×PT-1/4 60.0
BR190 300 5 20 12.5 8.9 7.5 4.5 3.0 11.25 20.0 40 4×PT-1/4 65.0
BR220 330 5 20 12.5 10.9 9.0 4.5 3.0 10.0 20.0 40 4×PT-1/4 76.0
BR240 360 5 20 12.5 10.9 9.0 4.5 3.0 10.0 20.0 40 4×PT-1/4 84.0

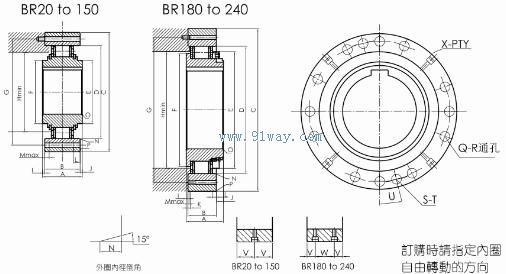

BP,BR系列非接觸式楔塊離合器外形尺寸

BP,BR系列非接觸式楔塊離合器

BP/BR系列非接觸式楔塊離合器
