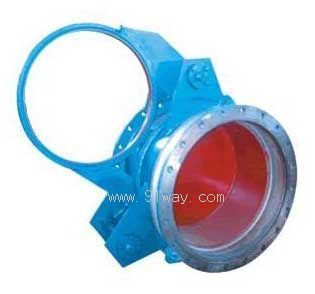

 產品名稱： F43X手動扇形盲板閥
型號規格： F43X手動扇形盲板閥
  放大圖片 放大圖片
產品類別： 常規產品 -- 泵閥管件 -- 盲板閥
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916950330
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
F43X手動扇形盲板閥產品詳細說明：
F43X手動扇形盲板閥由左閥體、右閥體、中閥體、連接螺桿（三根）組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥具有結構簡單，重量輕，性能可靠，操作方便等特點。本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。

扇形盲板閥主要性能指標：

公稱壓力MPa
0.25
0.15
0.10
0.05
密封試驗壓力MPa
0.275
0.165
0.11
0.055
強度試驗壓力MPa
0.40
0.225
0.15
0.075
適用溫度℃
丁腈橡膠
硅橡膠
氟橡膠
＜120
＜250
＜300
適用介質
煤氣等有毒、有害、易燃?xì)怏w
采用標準
連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
主要零部件材料
閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠

扇形盲板閥主要外形連接尺寸： 單位：mm

DN

D

D1

b

n-φd

短系列 L

100

210

170

12

4-φ18

210

150

265

225

14

8-φ18

210

200

320

280

14

8-φ18

230

250

375

335

14

12-φ18

250

300

440

395

16

12-φ22

270

350

490

445

16

12-φ22

290

400

540

495

16

16-φ22

310

450

595

550

20

16-φ22

330

500

645

600

20

20-φ22

350

600

755

705

20

20-φ26

370

700

860

810

20

24-φ26

390

800

975

920

22

24-φ30

410

900

1075

1020

22

24-φ30

430

1000

1175

1120

22

28-φ30

450

1200

1375

1320

22

32-φ30

470

1400

1575

1520

26

36-φ30

490

1500

1675

1620

26

36-φ30

510

1600

1790

1730

26

40-φ30

530

1800

1990

1930

26

44-φ30

550

2000

2190

2130

26

48-φ30

570

F43X手動扇形盲板閥
