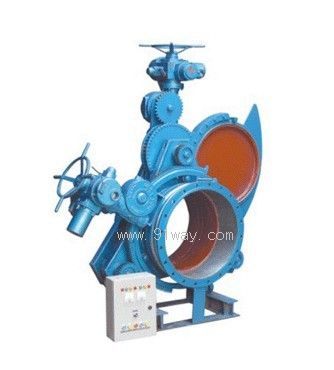

F9L43X鏈條式電動扇形盲板閥產品詳細說明：

F9L43X鏈條式電動扇形盲板閥又名電動扇形眼鏡閥，電動翻板閥，主要由左閥體、右閥體、扇形閘板、不銹鋼波紋管、電動驅動裝置、電動夾緊裝置等零件組成。閥體采用三點式鎖緊扇形閘板結構。密封部位采用不銹鋼與橡膠密封圈，密封性能好，使用壽命長，密封圈設在閘板上，便于維護時更換密封圈。電動操作、工作平穩、啟動靈活、動作可靠。夾緊機構采用絲桿螺母進行夾緊，自鎖性好。電動扇形眼鏡閥設有不銹鋼波紋管，具有伸縮性強、使用壽命長等特點。

性能參數：

公稱壓力MPa	0.25	0.15	0.10	0.05
密封試驗壓力MPa	0.275	0.165	0.11	0.055
強度試驗壓力MPa	0.375	0.225	0.15	0.075
驅動源	壓縮空氣0.4-0.6MPa 油壓壓力6.3MPa 3相380V50HZ
適用溫度℃	丁腈橡膠		硅橡膠	氟橡膠
	-20-100		-20-250	-20-300
適用介質	煤氣、其他可燃?xì)怏w
啟閉時間S	≤60
主要零部件材料	閥體、閘板為碳鋼；閥桿為不銹鋼；密封圈為硅橡膠

F9L43X鏈條式電動扇形盲板閥主要外形尺寸：

DN	D	D1	b	n-φd	L
300	440	395	22	12-φ22	580
350	490	445	24	12-φ22	580
400	540	495	24	16-φ22	680
450	595	550	24	16-φ22	680
500	645	600	24	16-φ22	680
600	755	705	26	20-φ26	680
700	860	810	26	24-φ26	680
800	975	920	26	24-φ30	680
900	1075	1020	26	24-φ30	710
1000	1175	1120	26	28-φ30	710
1100	1275	1220	26	28-φ30	710
1200	1375	1320	26	32-φ30	730
1300	1475	1420	26	32-φ30	830
1400	1575	1520	26	36-φ30	830
1500	1675	1620	26	36-φ30	830
1600	1790	1730	26	40-φ30	830
