CA70型無極性固體電解質燒結鉭電容器產品詳細說明：

特征與用途
CA70型無極性固體電解質燒結鉭電容器采用金屬外殼、全密封結構、單向引出。 無極性、電性能穩定，結構合理。
CA70型無極性固體電解質燒結鉭電容器適用于極性變換的直流或脈動電路中。

技術與性能指標
氣候類別：55/125/21
電容量允許偏差：±10%;±20%;
損耗角正切：

標稱電容量µF	≤0.47	0.68～33	47～150	220
損耗角正切(tgδ)	0.04	0.06	0.10	0.12

漏電流：(20℃) I0≤0.04CRUR 或1.5µA（取較大者）
壽命試驗后的性能：電容量△C/C≤12%
損耗角正切≤規定極限值
漏電流 ≤1.5倍規定極限值

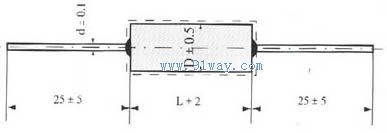

額定電壓、標稱電容量與尺寸

額定電壓UR (V)				6.3	10	16	25	32	40	63
類別電壓Uc (V)				4	6.3	10	16	20	25	40
殼 號	外形尺寸MM			標稱電容量µF
	D × L	d
1	4×16	0.4		0.47 0.68 1.0 1.5 2.2 3.3 4.7	0.33 0.47 0.68 1.0 1.5 2.2 3.3	0.15 0.22 0.33 0.47 0.68 1.0 1.5	0.15 0.22 0.33 0.47 0.68 1.0	0.1 0.15 0.22 0.33 0.47 0.68	0.1 0.15 0.22 0.33 0.47	0.1 0.15 0.22
2	6×25	0.6		6.8 10 15 22 33	4.7 6.8 10 15 22	2.2 3.3 4.7 6.8 10 15	1.5 2.2 3.3 4.7 6.8	1.0 1.5 2.2 3.3 4.7	0.68 1.0 1.5 2.2 3.3	0.33 0.47 0.68 1.0 1.5
3	7×30	0.6		47	33 47	22 33	10 15	6.8	4.7 6.8	2.2
4	9×30	0.8		68 100	68	47	22 33	10 15	10 15	3.3 4.7
5	9×45	0.8		150 220	100 150	68 100	47	22 33	22	6.8 10
