CA-1型固體電解質燒結鉭電容器產品詳細說明：

CA-1型固體電解質燒結鉭電容器特征與用途

金屬外殼、全密封結構，軸向引出，類似美軍MIL-C-39003/IF的CSR13型。有極性。CA-1型固體電解質燒結鉭電容器具有優良的電性能、比體積容量大，漏電流很小，可靠性高。
CA-1型固體電解質燒結鉭電容器適用于各種軍用整機和民用電子設備。

CA-1型固體電解質燒結鉭電容器技術與性能指標
氣候類別：55/125/21
電容量允許偏差：±10%;±20%;
損耗角正切：

標稱電容量µF	≤1	1.2～82	100～330	390～470
損耗角正切(tgδ)	≤0.04	≤0.06	≤0.08	≤0.1

漏電流：(20℃) I0≤0.01CRUR 或0.5µA（取較大者）
壽命試驗后的性能：電容量△C/C≤10%
損耗角正切≤規定極限值
漏電流 ≤1.25倍規定極限值

額定電壓、標稱電容量與尺寸

額定電壓UR (V)				6	10	15	20	35	50
類別電壓Uc (V)				4	7	10	13	23	33

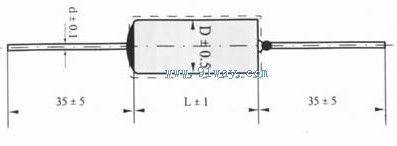

殼 號	外形尺寸MM		重量 g	標稱電容量µF
	D × L	d
1	3.2×6.5	0.5	0.7	3.3 3.9 4.7 5.6 6.8 8.2	3.3 3.9 4.7 5.6	1.5 1.8 2.2 2.7 3.3	1.2 1.5 1.8 2.2	0.1 0.12 0.15 0.18 0.22 0.27 0.33 0.39 0.47 0.56 0.68 0.82 1.0	0.082 0.1 0.12 0.15 0.18 0.22 0.27 0.33 0.39 0.47 0.56 0.68 0.82 1.0
2	4.5×11	0.5	2.3	10 12 15 22 33 47 56	8.2 10 12 15 22 27 33 39	4.7 5.6 6.8 8.2 10 12 15	3.3 3.9 4.7 5.6 6.8 8.2 10 12 15	1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8	1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7
3	7.2×17	0.6	10	150 180	80 100 120	56 68	27 33 39 47	8.2 10 12 15 18 22	5.6 6.8 8.2 10 12 15 18
4	8.6×20	0.8	14	270 330 390 470	150 180 220 270 330	82 100 120 150 180	56 68 82 100 120	27 33 39 47	22 27 33

注：帶絕緣套管者，D相應增加0.33mm
