LW38-40.5(G)-CJ高架型瓷柱式戶外交流高壓六氟化硫斷路器(以下簡稱斷路器)是一種以SF6氣體為滅弧和絕緣介質的戶外安裝、三相、交流40.5kv級高壓輸變電系統的控制和保護設備�？捎脕矸帧⒑项~定電流和故障電流，投、切電容組、轉換線路，尤其適合頻繁操作，也可作為聯絡斷路器使用。

本斷路器符合IEC《高壓交流斷路器》和GB1984《高壓交流斷路器》的要求。

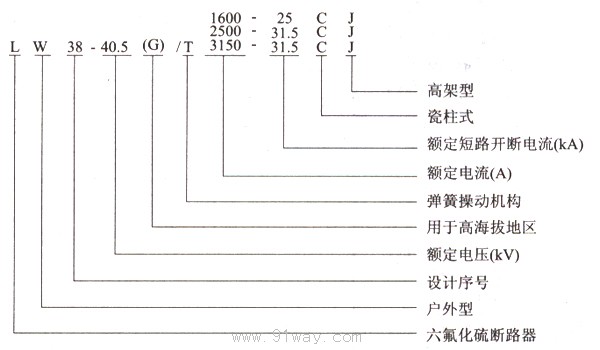

LW38-40.5(G)-CJ高架型瓷柱式戶外交流高壓六氟化硫斷路器型號含義


產品使用環境條件
a. 環境溫度：
最高溫度+40℃
最低溫度-30℃
b. 相對濕度：
日平均相對濕度≤90%
月平均相對濕度≤95%
c. 海拔：
正常使用條件海拔不超過1000m (簡稱平原型)；
特殊使用條件海拔不超過3000m (簡稱高原型)；
d. 風速不超過34m/s (相應于圓柱表面上的700Pa)；
e. 地震烈度不超過8度 (水平加速度0.25g，垂直加速度0.125g)；
f. 空氣污穢程度：Ⅳ級；最小公稱爬電比距：31mm/kV

LW38-40.5(G)-CJ高架型瓷柱式戶外交流高壓六氟化硫斷路器主要技術參數

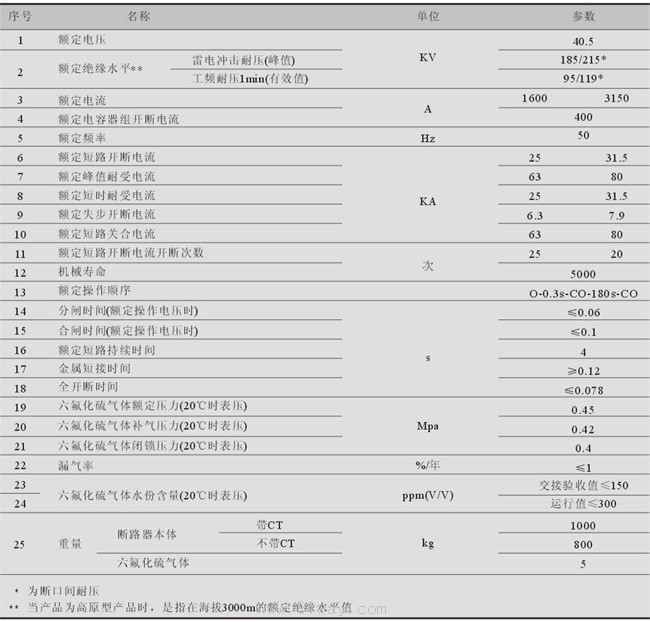

1. 主要技術參數見表1

斷路器配用CT14,CT35型彈簧扣去機構,其電原理圖,接線圖,主要技術參數,機構的安裝形式為中掛式.

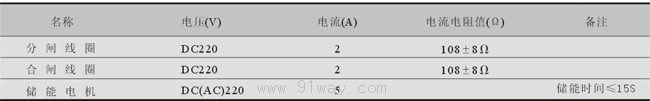

表2 機構主要技術參數

LW38-40.5高架型瓷柱式六氟化硫斷路器內置電流互感器外形尺寸(不銹鋼外殼)

斷路器可帶LR□-40.5內置電流互感器，每臺電流互感器可提供多小只，其接線方案見互感器銘牌及電氣接線圖，主要技術參數
(注：電流互感器可帶保護級，可供加強型)。

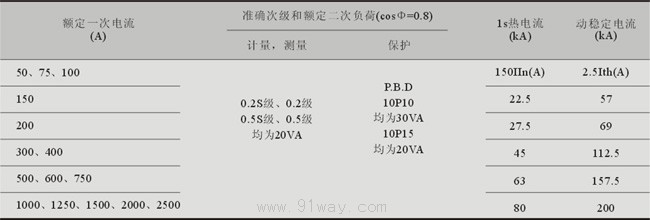

電流互感器主要技術參數

結構簡介
3.1 采用SF6氣體作為絕緣和介質，開斷與絕緣性能優越，且無失火危險。
3.2 采用壓氣式熄滅電弧，開斷可靠，開斷容量大。
3.3 斷路器采用小巧的CT14-CT35型彈簧操動機構，實現了40.5kV真空斷路器產品的小型化；
3.4 斷路器采用高架型瓷柱式結構，小巧美觀。絕緣件和密封面少，微水量和漏氣率極易得到控制。
3.5 采用整體包裝運輸，安裝投運方便，維護工作量小。

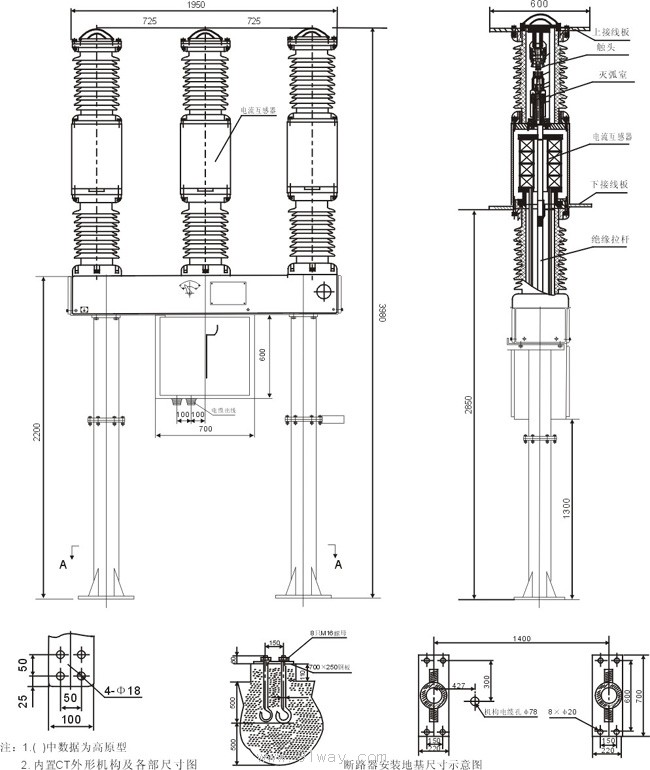

斷路器的外形及安裝尺寸
4.1 外形及安裝基礎尺寸
4.2 斷路器的安裝基礎所承受垂直方向的沖擊力不小于35kN
訂貨須知
6.1 訂貨時需注明斷路器型號、名稱、額定電壓、額定電流及額定短路開斷電流，所配用彈簧機構型號、名稱及儲能電機、分合閘線圈
的額定電壓、額定電流。
6.2 本斷路器每相可帶一組電流互感器，每組最多可帶四個次級，互感器的安裝見圖1或由用戶自行選定安裝位置，請?jiān)谟嗀洉r(shí)注明所
訂電流互感器的型號、數量、變比、準確級次及安裝方式。
6.3 如用戶有其它要求，請直接與本公司聯系。
