370RSB-Z圓柱螺栓式快速熔斷器產品詳細說明：

370RSB-Z圓柱螺栓式快速熔斷器采用GB13539、IEC60269、VDE0636、BS88標準! 適用于交流50/60Hz，額定電壓交流130-1000V，額定電流至4000A，作為半導體器件（如二極管、晶閘管、整流器、軟起動器、IGBT變頻器等）過載與短路保護�？商娲鶩WA、FWX、A15QS、A30QS、L15S、L25S、FWH、A50P、A50QS、KAC、KBC、A60X、L60S、FWP、A70P、A70Q、A70QS、L70S、FWJ、A100P等同類產品。

技術參數：額定電壓：150/250/500/600/700/1000V ；分?jǐn)嗄芰Γ?00KA ；保護特性：aR/gR

序號	型號 Type	額定電壓 Rated voltage (V)	電流等級 Class rating (A)	尺 寸  Dimensions (mm)
				A	B	C	D	E	F	G	H	J
1	370RSB25Z52	130/150	70-400	67	25	29	55	49	8	19	3	11
2	370RSB38Z62	130/150	500-1000	88	38	32	65	59	11	25	6	19

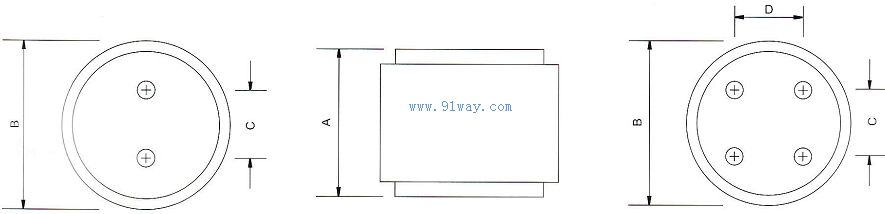

3	370RSB50P48	130/150	1000-2000	圖5， A：48 ；B： 50 ；C：25
4	370RSB75P48	130/150	2500-3000	圖5， A：48 ；B： 75 ；C：38
5	370RSB89P48	130/150	4000	圖5， A：48 ；B： 89 ；C：38  ；D38
6	370RSB20Z61	250	35-60	81	20	40	66	57	8.5	16	3	13
7	370RSB30Z59	250	70-200	80	30	40	62	56	8.5	25	5	12
8	370RSB38Z66	250	225-600	97	38	40	75	57	10.5	25	6	19
9	370RSB51Z68	250	700-800	97	51	40	77	58	10.5	38	6	20
10	370RSB75P66	250	1000-1200	圖5， A：66 ；B： 75 ；C：38
11	370RSB89P66	250	1500-2500	圖5， A：66 ；B： 89 ；C：38  ；D38
12	370RSB20Z61	500	35-60	81	20	40	65	57	8.5	18	3	13
13	370RSB25Z72	500	70-100	92	25	44	72	71	9	19	3	9.5
14	370RSB30Z72	500	125-200	92	30	47	73	70	8.5	25	5	10
15	370RSB38Z78	500	225-400	110	38	53	87	70	10.5	25	6	19
16	370RSB51Z80	500	450-600	110	51	53	90	71	10.5	38	6	20
17	370RSB63Z107	500	700-800	161	63	53	126	87	13.5	51	10	33
18	370RSB75Z127	500	1000-1200	177	75	82	139	114	16	60	11	28
19	370RSB108Z193	500	1400-1600	圖2
20	370RSB20Z92	600	35-60	111	20	70	95	89	8.5	16	3	9.5
21	370RSB25Z93	600	70-100	112	25	74	94	91	8	19	3	10
22	370RSB31Z93	600	125-200	112	31	74	94	91	8	22	5	10
23	370RSB38Z98	600	225-400	130	38	74	106	90	10	25	6	19
24	370RSB51Z98	600	450-600	130	51	73	112	94	10	38	6	20
25	370RSB63Z134	600	700-800	184	63	76	151	116	13	51	10	33
26	370RSB63Z120	600	450-800	158	63	78	127	113	14	51	10	33
27	370RSB89Z120	600	1000	184	89	78	127	113	14	70	10	33
28	370RSB73P102	600	800	圖4
29	370RSB75P102	600	700-800	圖5， A：102 ；B： 75 ；C：38
30	370RSB89P102	600	1000-1200	圖5， A：102 ；B： 89 ；C：38  ；D38
31	370RSB114P102	600	1500-2000	圖5， A：102 ；B：114 ；C：38  ；D38
32	370RSB20Z89	700	35-60	111	20	70	94	84	8.5	18	3	14
33	370RSB25Z91	700	70-100	112	25	66	92	90	8.5	19	3	10
34	370RSB38Z98	700	125-200	129	38	72	106	89	10.5	25	6	19
35	370RSB51Z100	700	225-400	129	51	72	109	90	10.5	38	6	20
36	370RSB63Z126	700	450-600	180	63	72	145	106	13	51	10	33
37	370RSB51Z135	700	700-800	173	73	72	141	128	16	51	10	33
38	370RSB89Z142	700	900-1000	圖3-1
39	370RSB108Z209	700	1200	圖3-2
40	370RSB25Z107	1000	35-60	127	25	79	108	106	9	19	3	10
41	370RSB30Z107	1000	70-100	126	30	98	108	106	9	25	5	10
42	370RSB38Z112	1000	125-200	144	38	83	122	103	11	25	6	21
43	370RSB51Z114	1000	225-400	146	51	89	122	105	11	38	6	19
44	370RSB63Z136	1000	500-600	183	63	88	152	120	14	51	10	31
45	370RSB89Z133	1000	800-2000	173	89	84	139	126	16	70	12	22

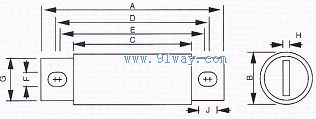

370RSB-Z圓柱螺栓式快速熔斷器外形和尺寸：

圖2



圖3

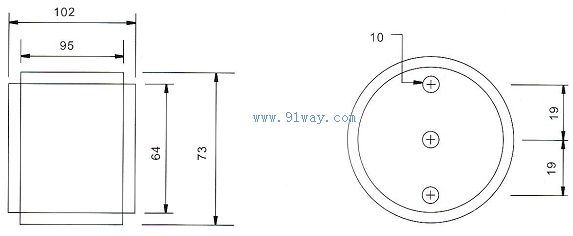

圖4

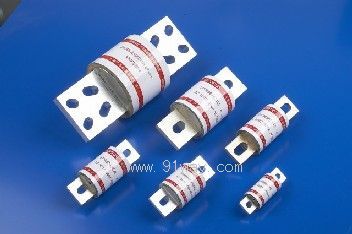

370RSB-Z圓柱螺栓式快速熔斷器
