 產品名稱： GTCM-U,GTCM-R固態調壓觸發模塊
型號規格： GTCM-U,GTCM-R固態調壓觸發模塊
  放大圖片 放大圖片
產品類別： 常規產品 -- 低壓電器 -- 固態繼電器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
GTCM-U,GTCM-R固態調壓觸發模塊產品詳細說明：
GTCM-U,GTCM-R固態調壓觸發模塊

GTCM-U GTCM-R
工作電源電壓 14－18VDC推薦15VDC 14－18VDC推薦15VDC
工作電流 ≤40mA ≤40mA
可調信號 0－10VDC 10KΩ可調電阻
輸出脈沖功率 ≤1W ≤1W
輸出脈沖時間(寬度) ≤0.2ms ≤0.2ms
工作溫度 ≥2000V ≥2000V
外 形 尺 寸 94×25×35 mm3 94×25×35 mm3

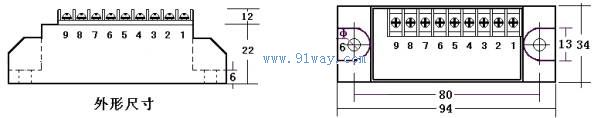

GTCM-U,GTCM-R固態調壓觸發模塊外形尺寸.安裝接線圖:(單位:mm)

GTCM-U,GTCM-R固態調壓觸發模塊接點圖

GTCM-U,GTCM-R固態調壓觸發模塊控制線路1  GTCM-U,GTCM-R固態調壓觸發模塊控制線路2

GTCM-U,GTCM-R固態調壓觸發模塊接線圖1   GTCM-U,GTCM-R固態調壓觸發模塊接線圖2

注意事項:
由于觸發模塊本身發熱小,不需按裝在散熱器上。
主電路中可控硅的陽極和陰極間一般需要加阻容吸收回路保護，其中電阻選擇50—100Ω/5W,電容0.1—0.47uF/400VAC,或選用本廠生產專用過壓保護吸收器。
主電路中選配可控硅、整流管的電流、電壓參數值時，應比實際值大2－4倍。
主電路中的可控硅、整流管的散熱冷卻、安裝等要求，可參照相關要求進行。

GTCM-U,GTCM-R固態調壓觸發模塊
