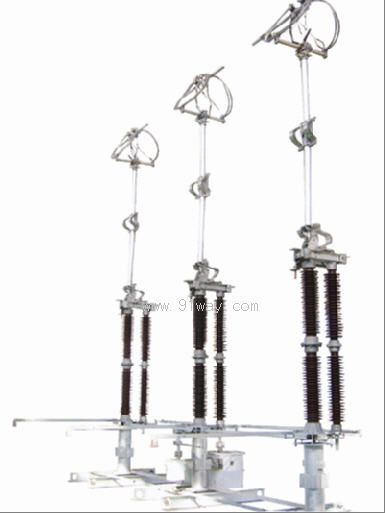

GW22B-252D(G)252kV戶外高壓交流隔離開關產品詳細說明：

GW22B-252D(G)型隔離開關系三相交流頻率50Hz的戶外高壓輸電設備，用以在無負載情況下斷開或接通高壓線路，以便對高壓線路進行換接，改變運行方式，以及對檢修的母線與斷路器等高壓電器設備實行安全的電氣隔離。
本產品為單柱垂直斷口偏折式，可以附裝JW10-252型接地開關。隔離開關采用SRCJ3型電動機操動機構三極聯動操作；接地開關采用SRCS1型人力操動機構三極聯動操作。

GW22B-252D(G)252kV戶外高壓交流隔離開關符合GB1985-2004《高壓交流隔離開關和接地開關》、GB11022-1999、DL/T593-2006《高壓開關設備和控制設備標準的共用技術要求》、DL/T486-2000《交流隔離開關和接地開關訂貨技術條件》等標準，并且滿足國家電網公司為完善化而頒布的《關于高壓隔離開關訂貨的有關規定》。并且通過9°烈度的耐地震計算分析。

項 目			單  位	參  數
額定電壓			kV	252
額定絕緣水平（1）	a) 1min工頻耐受電壓（有效值）		kV	對地	460
			kV	斷口	530
	b)額定雷電沖擊耐受電壓（峰值）		kV	對地	1050
			kV	斷口	1200
額定頻率			Hz	50
額定電流			A	1600           2000  2500  3150
額定短時耐受電流			kA	40                    50
額定峰值耐受電流			kA	100                   125
額定短路持續時間			s	3
額定端子機械負荷		水平縱向負荷	N	2000
		水平橫向負荷	N	1500
		垂直力	N	1250
隔離開關母線轉換電流開合能力				300V, 1600A, 100次
接地開關感應電流開合能力		1）電磁感應電流（電流/電壓）	A/kV	160/15 （2）  （80/2）
		2）靜電感應電流（電流/電壓）	A/kV	10/15 （2）  （3/12）
		3）開合次數	次	10
隔離開關小電流開合能力		電容電流	A	1
		電感電流	A	0.5
額定接觸區		支撐導線縱向位移	㎜	150/200(硬導線/軟導線)
		水平總偏移	㎜	150/500(硬導線/軟導線)
		垂直偏移	㎜	150/250(硬導線/軟導線)
機械壽命			次	2000
爬電距離			mm	6300     7812
人力操動機構		型號		SRCS1
		控制回路電壓	V	AC220
電動機操動機構		型號		SRCJ3
		電動機電壓	V	AC380
		控制回路電壓	V	AC220
		分合閘時間	s	10±1
		輸出轉角		135°
單極重量		不接地	kg	600
		接地	kg	630
注：(1)本產品屬高原（G）型，絕緣試驗按海拔2000米考核，修正系數k=1.13；若按絕緣水平395 kV檔，可使用于海拔2800m的地區。 (2)參數為DL/T486-2000中B類規定值，須裝設引弧裝置；括號內為GB1985-2004中B類規定值。
