JDZX10-10(REL10)型電壓互感器適用于戶內10kV、50Hz交流電力系統中作電壓、電能測量及繼電器保護用。

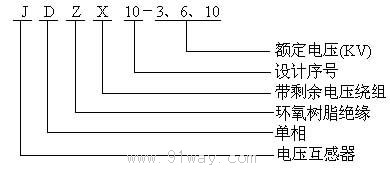

型號含義

JDZX10-10(REL10)型電壓互感器主要技術參數及外形安裝尺寸

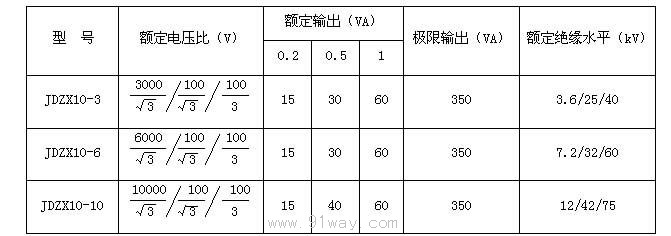

1、技術參數見下表




2、局部放電水平符合GB1207-1997《電壓互感器》標準。
3、污穢等級：II級
結構簡介
    該系列產品為環氧樹脂澆注絕緣結構。一、二次繞組用環氧樹脂混合膠澆注成型，具有很高的機械強度、防潮、防腐蝕性、防火及免維護等優點。鐵芯采用優質晶粒取向冷軋硅鋼片疊制而成。底部裝有安裝底板供用戶安裝使用，且有接地螺栓供接地使用。
使用條件
1、戶內安裝；
2、海拔高度不超過1000米；
3、環境溫度：最高氣溫+40℃，日平均氣溫不超過+30℃，最低氣溫-5℃；
4、大氣條件：大氣中無嚴重污穢。

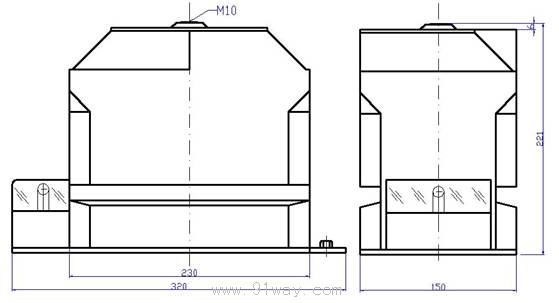

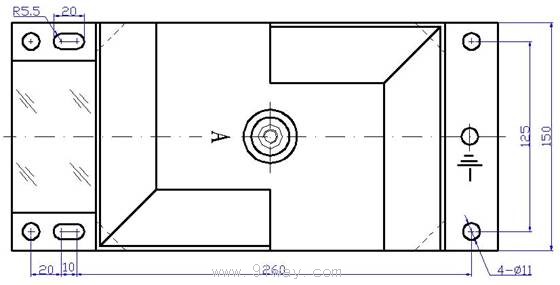

JDZX10-10(REL10)型電壓互感器外形及安裝尺寸：

JDZX10-10(REL10)型電壓互感器
