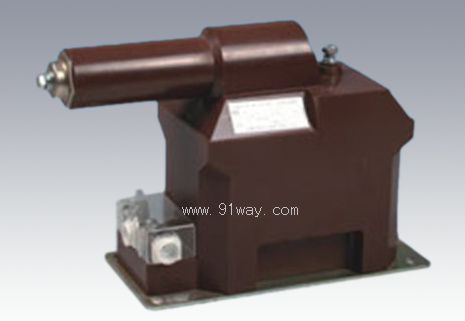

JDZXR8-10B型電壓互感器產品詳細說明：

一、概述(Description)
JDZXR8-10B型電壓互感器為環氧樹脂澆注絕緣全封閉式產品，適用于額定頻率50Hz或60Hz、額定電壓3kV、6kV、10kV及以下中性點接地電力系統中，作電能計量、電壓監測和繼電保護用。本產品符合IEC60044-2：1997及GB1207-2006《電壓互感器》標準。

二、結構簡介
JDZXR8-10B型電壓互感器為全封閉產品，一次帶有熔斷器保護。熔斷器裝在互感器內部，一、二次繞組和鐵芯均澆注在環氧樹脂內，絕緣性能優良，耐潮濕。

三、JDZXR8-10B型電壓互感器技術參數
1、額定絕緣水平：12/42/75kV；
2、本型互感器配用熔斷器為XRNP□-12型，0.2A，50KA。（特殊要求請在訂貨時注明）
3、負載的功率因數：COSΦ=0.8（滯后）
4、局部放電水平符合GB1207-2006《電壓互感器》標準。
5、其他技術參數見表

型號	額定電壓比 （V）	準確級及額定輸出 （VA）				極限輸出 （VA）	額定絕緣水平 （kV）
		0.2	0.5	1	6P
JDZR8-10A	10000/100	15	30	60		300	12/42/75
	6000/100						7.2/32/60
	3000/100						3.6/25/40
JDZXR8-10A	10000/ /100/ /100/3	15	30	60	50	300	12/42/75
	6000/ /100/ /100/3						7.2/32/60
	3000/ /100/ /100/3						3.6/25/40
JDZR8-10B	10000/100	30	50	90		500	12/42/75
	6000/100						7.2/32/60
	3000/100						3.6/25/40
	10000/100/100	15	30			250×2	12/42/75
	6000/100/100						7.2/32/60
	3000/100/100						3.6/25/40
JDZXR8-10B	10000/√3/100/√3/100/3	25	50		50	400	12/42/75
	6000/√3/100/√3/100/3						7.2/32/60
	3000/√3/100/√3/100/3						3.6/25/40

注意事項：
1、使用時二次繞組不能短路及超負荷運行。
2、JDZXR8-10A.B為半絕緣結構只能進行感應電壓試驗，開關柜進行工頻耐壓試驗時，應將互感器與開關柜斷開。

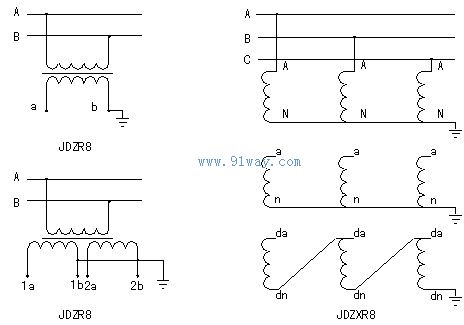

四、接線原理圖( Principle diagram)

五、外形及安裝尺寸

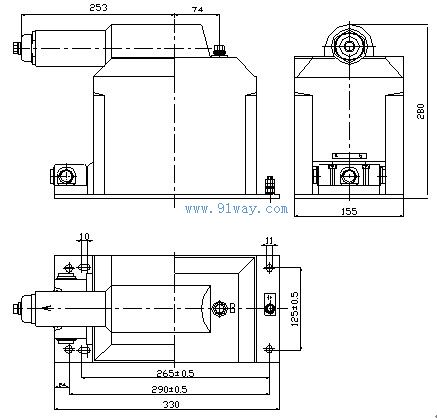

JDZR8-10A外形圖

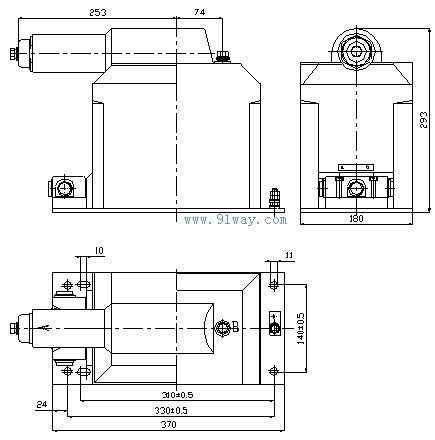

JDZXR8-10A外形圖

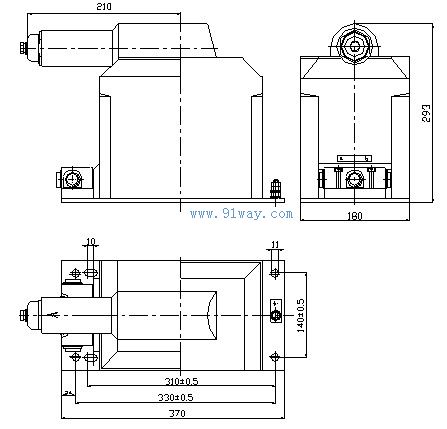

JDZR8-10B外形圖

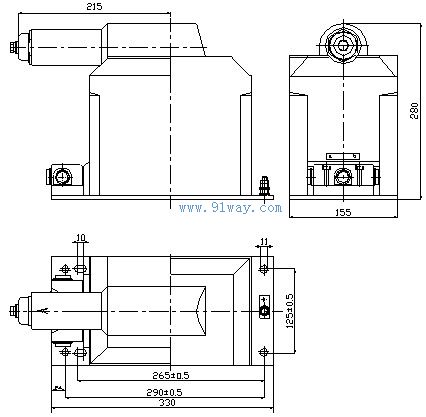

JDZR8-10B外形圖
