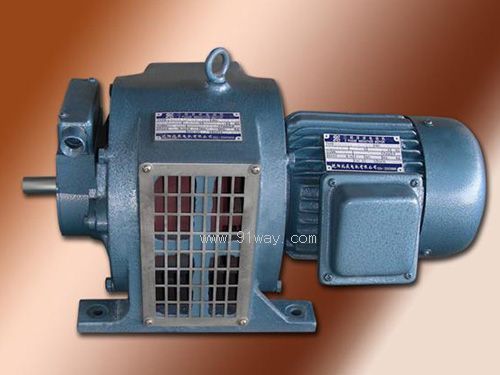

YCTD系列電磁調速電動機產品詳細說明：

YCTD系列低電阻端環電磁調速電動機在其電樞上采用了低電阻端環技術，與YCT、JZTy系列相比，相同功率的電機要縮小1-2個機座號，額定最高轉速提高4.2-10％，具有高效、小型、重量輕、噪聲低等優點，效率較YCT系列提高5％-10％，上限轉速提高到1400r/min甚至更高，是在YCT、YZTy系列基礎上的更新一代產品。

YCTD系列電磁調速電動機主要適用于恒轉矩型負載的無級調速。也適用于恒轉矩型負載的無級調速。也適用于風機、水泵類遞減轉矩型負載的無級調速，有明顯的節能效果，廣泛運用于冶金、電力、石油、化工、機械等各個領域。已被國家經貿委等7部委列入第十二批節能新產品項目中。

工作條件：
額定電壓：380V、50Hz（控制器220v單相）
海拔高度不超過1000M
環境溫度不超過40℃，最低溫度為-15℃
相對濕度不大于90％
少灰塵、無鐵磁性物質塵埃、無腐蝕金屬、破壞絕緣的氣體和爆炸性氣體。
防護等級：IP21
冷卻方式：IC01
安裝型式：IMB3
控制裝置：
YCTD系列電磁調速電動機可配各種控制裝置，實現單臺手控、自控、多臺同步控制或比例控制。

YCTD系列電磁調速電動機規格與主要技術參數：

型號 *	標稱功率 （kw）**	額定轉矩 （N.m）	調速范圍 （r/min）	轉速變化率 ***	重量 kg
90-4A 　 4B	0.25	1.55	1200-120	與不同型號的控制器配合后可以達到二種轉速變化率 Ⅰ級為1％ Ⅱ級為2.5％	41
	0.37	2.3			42
100-4A 　　4B	0.55	3.6	1250-100		54
	0.75	4.9			55
112-4A 　　4B	1.1	7.1			67
	1.5	9.7			71
132-4A 　　4B 　　4C	2.2	14.1	1300-100		100
	3	19.2			104
	4	25.2			118
160-4A 　　4B	5.5	35.1	1350-100		205
	7.5	47.7			218
180-4A 　　4B	11	69			309
	15	94			309
200-4A 　　4B	18.5	116	1375-400		450
	22	137			450
225-4A	30	189			550
250-4A 　　4B	37	232			605
	45	282			605
280-4A	55	344	1400-600		930
315-4A 　　4B	75	469			1302
	90	564			1422
355-4A 　　4B	110	688			1700
	132	821			2000
400-4A 　　4B 　　4D 　　4D	160	1002	1420-250
	185	1158
	200	1252
	220	1378

注：
表一中型號為配4級拖動電機，根據用戶需要可設計配2級、6級、8級拖動電機。
標稱功率為拖動電動機的額定輸出功率，用戶在選型時，應按負載系統所要求的轉矩正確選用，選型時應按表額定轉矩一欄選用，不要按標稱功率選用。
轉速變化率＝（10％額定轉矩時轉速-額定轉矩時轉速）/額定最高轉速×100％

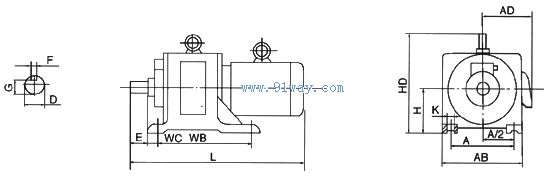

YCTD系列電磁調速電動機主要安裝尺寸與外形尺寸

機座號	安裝尺寸										外形尺寸
	A	A/2	WB	WC	D	E	F	G	H	K	AB	AD	HD	L
90-4A 　 4B	160	80	178	40	18	40	6	14.5	90	12	194	97	226	455
100-4A 　　4B	160	80	203	40	19	40	6	15.5	100	12	210	150	265	510
112-4A 　　4B	190	95	228	45	24	50	8	20	112	12	260	155	276	640
132-4A 　　4B	216	108	267	45	28	60	8	24	132	12	305	195	345	685
160-4A 　　4B	279	139.5	305	70	38	80	10	33	160	19	355	210	350	835
180-4A 　　4B	318	159	368	70	42	110	12	37	180	19	435	260	460	1075
200-4A 　　4B	356	178	457	89	48	110	14	42.5	200	24	465	290	495	1165
225-4A	406	203	500	89	55	110	16	49	225	24	525	315	555	1240
250-4A 　　4B	406	203	457	89	60	140	18	53	250	28	525	350	575	1485
280-4A	457	228.5	508	89	65	140	18	58	280	28	600	390	650	1485
315-4A 　　4B	508	254	560	89	75	140	20	67.5	315	28	675	415	785	1655
355-4A 　　4B	610	305	630	108	80	170	22	71	355	28	70	410 530	800	1700 1860
400-4A 　　4B 　　4C 　　4D	686	343	900	121	90	170	25	81	400	35	830	586	960	2830
