HHT10系列條型熔斷器式隔離開關產品詳細說明：

適用范圍
HHT10系列條型熔斷式負荷隔離開關可帶負荷操作，上、下進出線對調方便。電流等級為160A-630A，首創(chuàng)電流互感器與條形開關一體化，并可安裝熔絲監(jiān)測器。條形開關不僅可以單相分斷，也可三相同時分斷，該開關安裝成套產品中可節(jié)省大量的空間，在進口箱式變電站中應用非常廣泛。
本產品符合：GB14048-3-2002 IEC947-3（1999）標準。

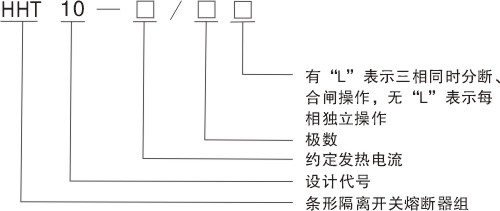

型號含義

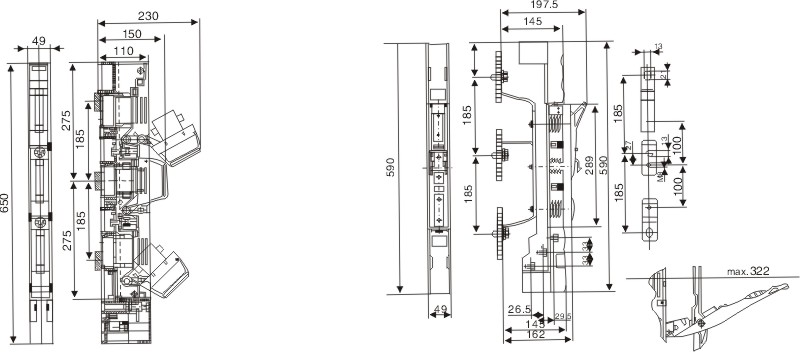

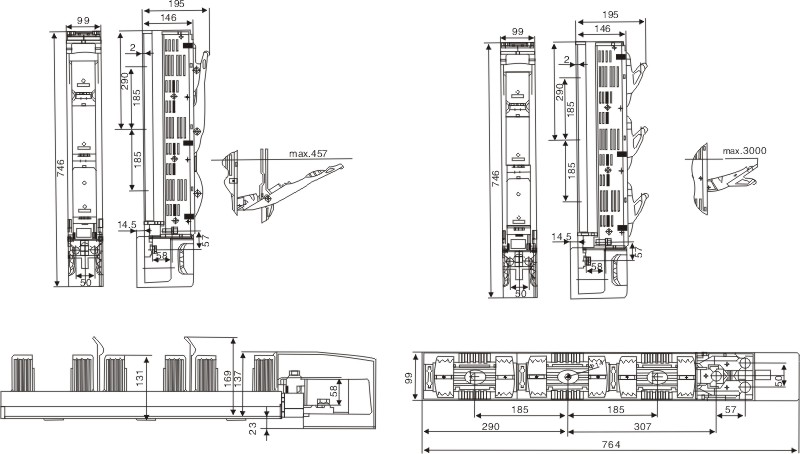

外形及安裝尺寸

	型號Model	A	B	C	D	E	F
三相單獨分斷	HHT10-160	650	49	150	230	185	100
三相同時分斷	HHT10-160	590	49	197.5	322	185
三相單獨分斷	HHT10-250,400,630A	764	99	195	300	185
三相同時分斷	HHT10-250,400,630A	764	99	195	457	185

HHT10-160/3三相單獨分斷 HHT10-160L三相同時分斷


HHT10-250,400,630A/3L三相單獨分斷 HHT10-250,400,630A/3三相同時分斷

約定發(fā)熱電流A		160	250	400	630
額定絕緣電壓V		800
額定電流A	380V AC20	160	250	400	630
	380V AC21	160	250	400	630
	380V AC22	160	250	400	630
	660V AC20	160	250	400	630
	660V AC21	100	200	315	425
	660V AC22	100	160	316	315
尺碼		00	1	2	3
熔斷器	380V時熔體額定電流A (分斷能力)	20、25、32、35、40、50、 63、80、100、125、160 (≥100kA)	80、100、125、160、200、224、250 (≥100kA)	125、160、200、224、250、300、315、355、400 (≥100kA)	315、355、400、425、500、630 (≥100kA)
	660V時熔體額定電流A (分斷能力)	20、25、32、35、40、50、63、80、100 (≥50kA)	80、100、125、160、200 (≥50kA)	123、160、200、224、250、300、315 (≥50kA)	315、355、400、425 (≥50kA)
