DGLB系列125～630A隔離開關產品詳細說明：

DGLB系列125～630A隔離開關使用環境

DGL系列一隔離開關在下列條件下能可靠工作
海拔高度不超過2000米；
環境溫度不高于40℃，不低于-5℃；
相對濕度不大于95%；
無爆炸危險介質環境；
無雨雪侵襲環境；
注：若預期使用于周圍空氣溫度高于+40℃或低于-5℃～-45℃的條件下，用戶應向制造廠說明。

用途
DGLB系列125～630A隔離開關用于交流50赫茲，額定電壓至660V，直流額定電壓至440V，額定電流至1600A。用于不頻繁接通與分斷電路。

表

一常開一常閉	11	NO+NC
二常開二常閉	22	2NO+2NC

選型舉名例：額定電流630A，有中性極轉換一隔離開關，柜外操作 DGL Z-630A/4J

125～630A適用于電路的接通與分斷或電氣隔離，1000A以上只適用于電氣隔離。
125～630A有三極，四極(三極+可通斷中性極)。
630A以下可根據需要提供有觀察窗口的產品，直接觀察觸頭的通斷狀態。
可根據需要配裝兩組輔助觸點。
電氣性能與機械性能和DGL-125～1600A電氣性能與機械性能對應相同。

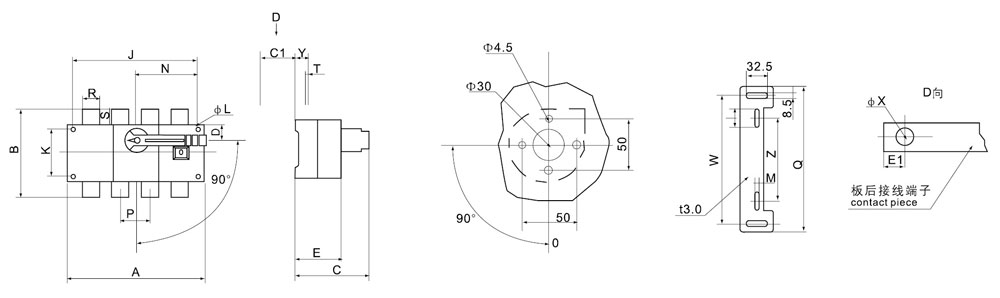

DGLB系列125～630A隔離開關外形與安裝尺寸


DGLB-125～630A直接操作 柜外手柄座安裝尺寸 柜外操作安裝底板

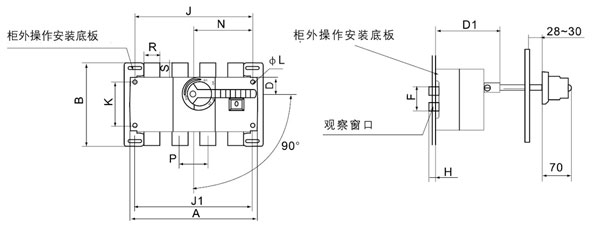

DGLB-125～630A/JK柜外操作

型號規格	底板尺寸
DGLB-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

DGLB系列125～630A隔離開關
