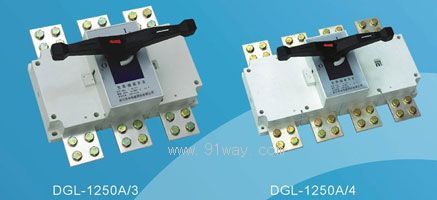

DGLH系列1000～1600A隔離開關產品詳細說明：

使用環境
DGL系列一隔離開關在下列條件下能可靠工作
海拔高度不超過2000米；
環境溫度不高于40℃，不低于-5℃；
相對濕度不大于95%；
無爆炸危險介質環境；
無雨雪侵襲環境；
注：若預期使用于周圍空氣溫度高于+40℃或低于-5℃～-45℃的條件下，用戶應向制造廠說明。

用途
交流50赫茲，額定電壓至660V，直流額定電壓至440V，額定電流至1600A。用于不頻繁接通與分斷電路。

表

一常開一常閉	11	NO+NC
二常開二常閉	22	2NO+2NC

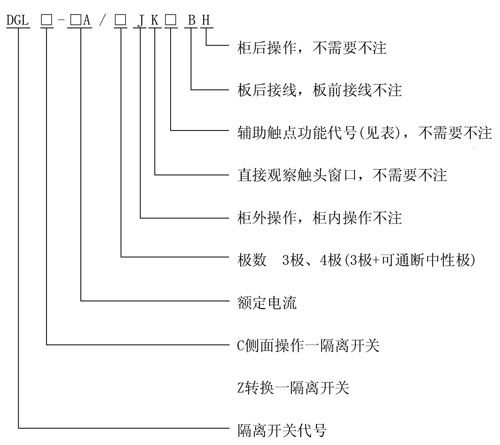

選型舉名例：額定電流630A，有中性極轉換一隔離開關，柜外操作 DGL Z-630A/4J



125～630A適用于電路的接通與分斷或電氣隔離，1000A以上只適用于電氣隔離。
125～630A有三極、四極(三極+可通斷中性極)。

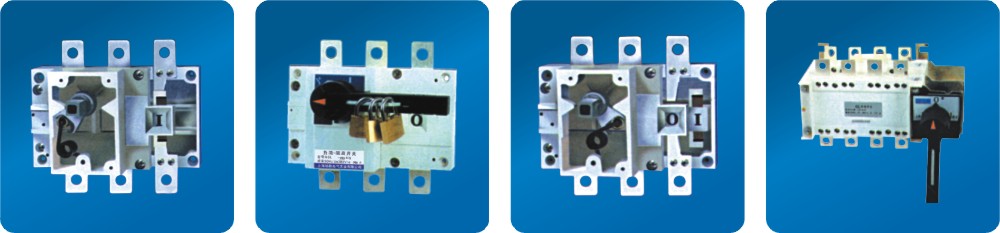

630A以下可根據需要提供有觀察窗口的產品，直接觀察觸頭的通斷狀態。
可根據需要配裝兩組輔助觸點。
電氣性能與機械性能和DGL-125～1600A電氣性能與機械性能對應相同。
注：僅提供柜外操作產品。

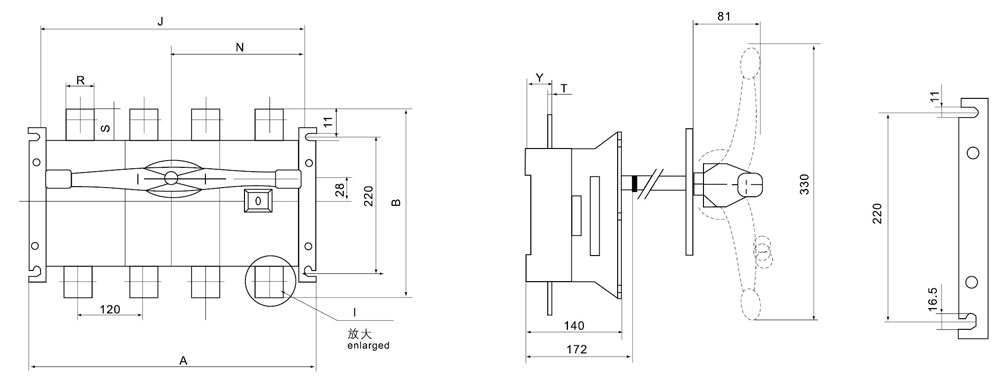

外形與安裝尺寸

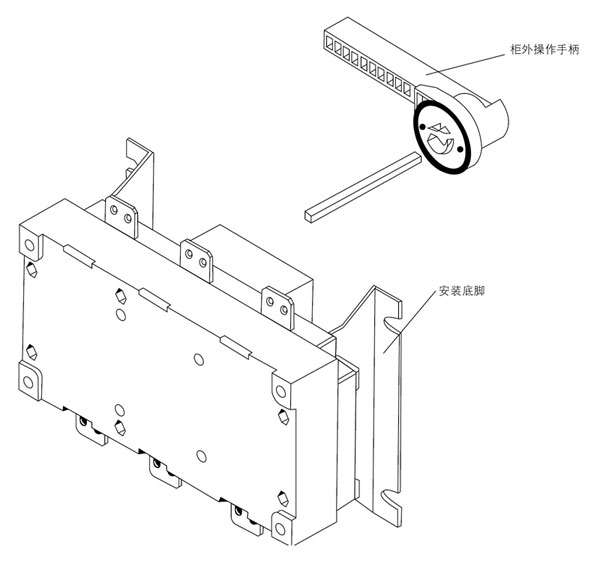

DGLH-1000～1600A/J柜外操作 安裝底腳

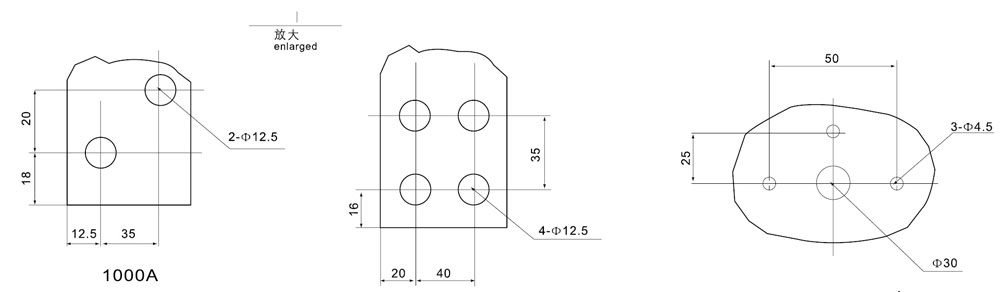

1250～1600A 柜外手柄座安裝尺寸

型號規格	外形尺寸與安裝尺寸
DGLH-1000～1600A	A	B	J	N	R	S	T	Y
1000A/3	378	312	355	174	60	56	8	48
1000A/4	492	312	470	234	60	56	8	48
1250A/3	378	338	355	174	80	69	8	48
1250A/4	492	338	470	234	80	69	8	48
1600A/3	378	338	355	174	80	69	10	49
1600A/4	492	338	470	234	80	69	10	49

DGLH系列1000～1600A隔離開關
