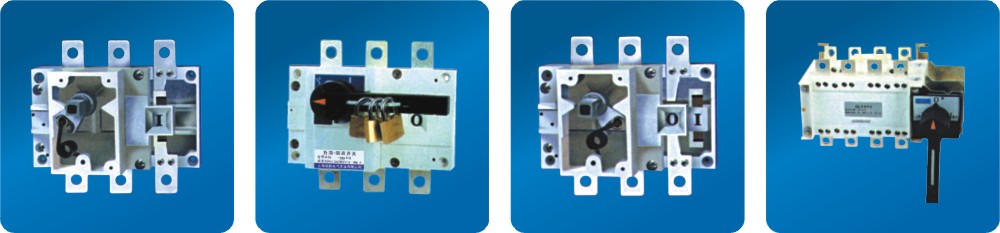

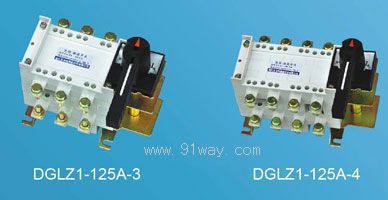

DGLZ1系列100～4000A隔離開關產品詳細說明：

DGLZ1系列100～4000A隔離開關使用環境

DGL系列一隔離開關在下列條件下能可靠工作
海拔高度不超過2000米；
環境溫度不高于40℃，不低于-5℃；
相對濕度不大于95%；
無爆炸危險介質環境；
無雨雪侵襲環境；
注：若預期使用于周圍空氣溫度高于+40℃或低于-5℃～-45℃的條件下，用戶應向制造廠說明。

DGLZ1系列100～4000A隔離開關用途
交流50赫茲，額定電壓至660V，直流額定電壓至440V，額定電流至1600A。用于不頻繁接通與分?jǐn)嚯娐贰?

表

一常開一常閉	11	NO+NC
二常開二常閉	22	2NO+2NC

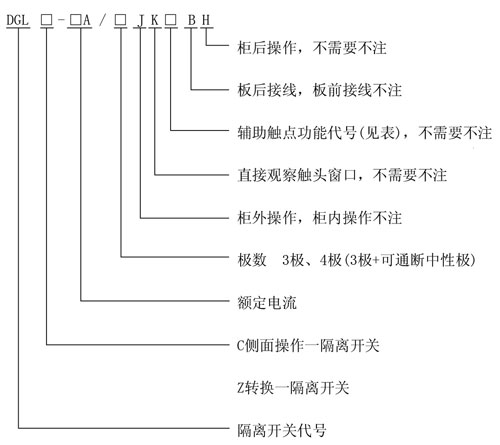

選型舉名例：額定電流630A，有中性極轉換一隔離開關，柜外操作 DGL Z-630A/4J



DGLZ1-125～4000A適用于兩條低壓電路切換或者兩個負載設備的轉換或安全隔離等。

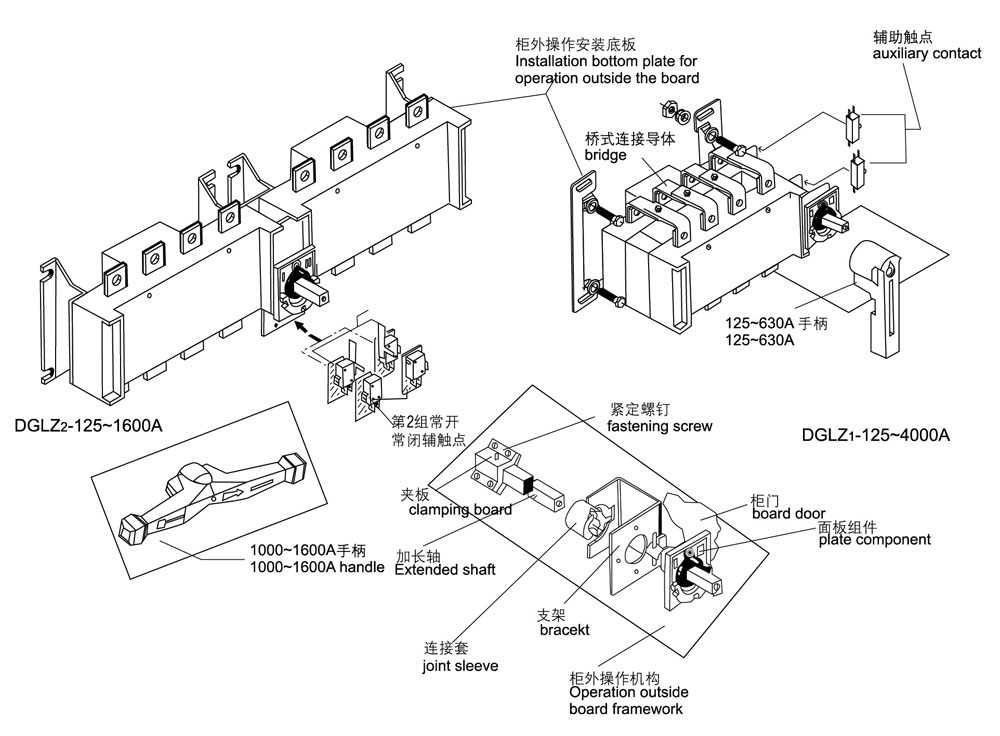

操作方式：
直接操作：手柄安裝在開關上。
柜外操作：手柄安裝在配電柜柜門外。
可根據需要提供有觀察窗口的產品，直接觀察觸頭通斷狀態。
有三極、四極(三極+可通斷中性極)。
加長軸用于柜外操作。
根據需要可配裝兩組輔助觸點。
電氣性能與機械性能和DGL-125～4000A電氣性能與機械性能對應相同。
可提供橋式連接導體接通開關的進線端或出線端。
注：選用橋式連接，應說明用于進線端或出線端。

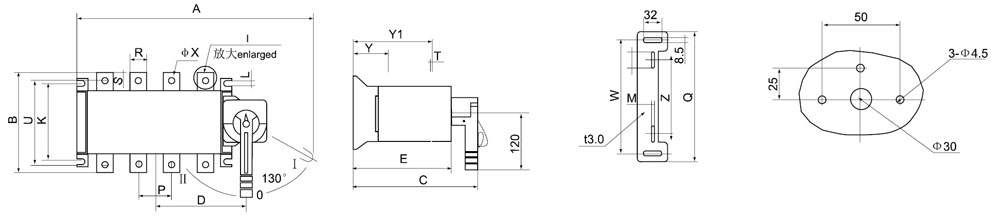

外形與安裝尺寸

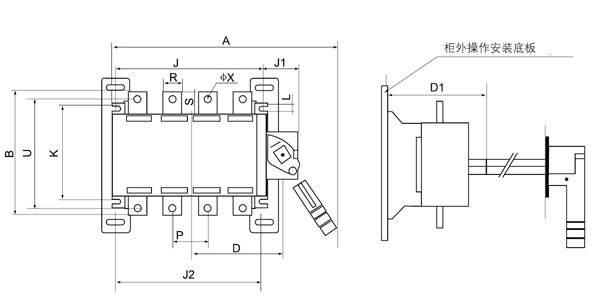

DGLZ1-125～1600A直接操作 柜外操作安裝底板 柜外手柄座安裝尺寸


DGLZ1k-125～1600A/JK柜外操作

型號規格	底板尺寸
DGLZ1-125～1600A	I	M	Z	W	Q
125A	55	6.5	95	216	244
160A	55	6.5	95	216	244
200A	55	6.5	116	216	244
250A	55	6.5	116	216	244
315A-400A	60	8.5	180	280	311
500A-630A	60	8.5	180	280	311
1000A-1600A	60	8.5	180	280	311

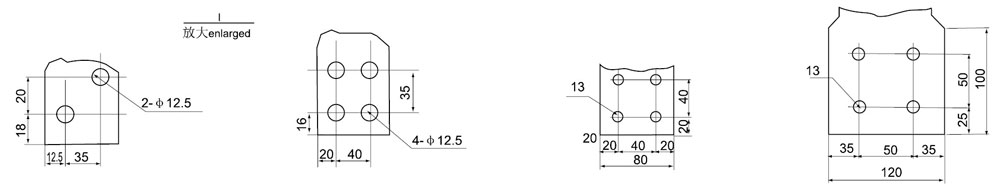

接線端子

1000A 1250～1600A 2000～2500A 3150～4000A

型號規格	外型尺寸與安裝尺寸
DGLZ1-125～630A	A	B	C	D	D1	E	J	J1	J2	K	L	P	R	S	T	U	φX	Y	Y1	F
125A-160A/3	270	135	218	89	195	150	120	65	120	95	7	36	20	25	3.5	115	9	55	121	59
125A-160A/4	300	135	218	104	195	150	150	65	150	95	7	36	20	25	3.5	115	9	55	121	59
200A-250A/3	307	170	260	110	215	172	160	65	160	115	11	50	25	30	3.5	140	11	65	140	76
200A-250A/4	357	170	260	135	215	172	210	65	210	115	11	50	25	30	3.5	140	11	65	140	76
315A-400A/3	372	240	297	150	275	236	210	77	210	180	13	65	32	40	5	206	11	85	192	94
315A-400A/4	432	240	297	180	275	236	275	77	275	180	13	65	32	40	5	206	11	85	192	94
500A-630A/3	372	260	297	150	275	236	210	77	210	180	13	65	32	40	6	220	11	85	192	94
500A-630A/4	432	260	297	180	275	236	275	77	275	180	13	65	32	40	6	220	11	85	192	94

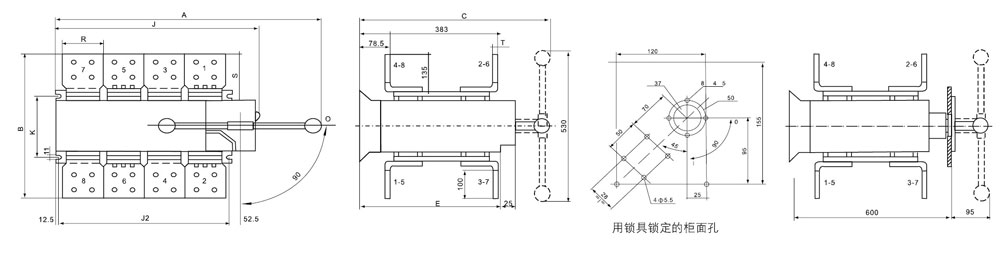

外形與安裝尺寸

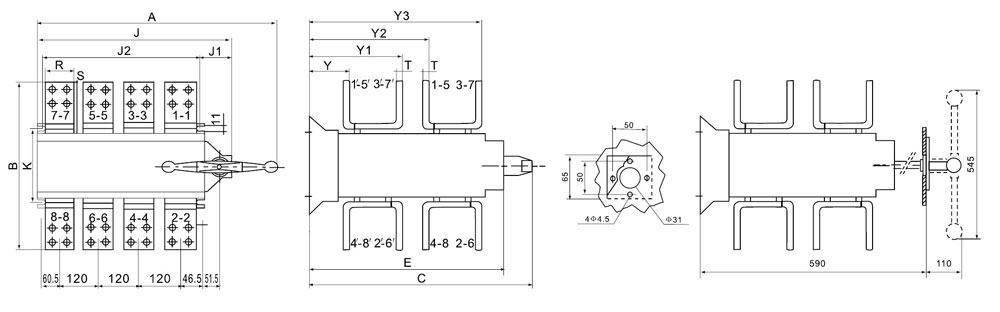

DGLZ1-2000～2500A正面直接操作 DGLZ1-2000～2500A柜外操作


DGLZ1-3150～4000A正面直接操作 DGLZ1-3150～4000A柜外操作

型號規格	外形尺寸與安裝尺寸
DGLZ1-1000～4000A	A	B	C	D	D1	E	J	J1	J2	K	P	R	S	T	φX	Y	Y1	Y2	Y3
1000A/3	638	312	374	229	340	315	450	85	355	220	120	60	56	8	12.5	99	243.5
1000A/4	758	312	374	289	340	315	565	85	470	220	120	60	56	8	12.5	99	243.5
1250A/3	638	338	374	229	340	315	450	85	355	220	120	80	69	8	12.5	99	243.5
1250A/4	758	338	374	289	340	315	565	85	470	220	120	80	69	8	12.5	99	243.5
1600A/3	638	338	374	229	340	315	450	85	355	220	120	80	69	10	12.5	99.5	224
1600A/4	758	338	374	289	340	315	565	85	470	220	120	80	69	10	12.5	99.5	224
2000A/3	576	455	603	603	700	495	450	85	355	220	120	80	127	10	12.5	78.5	225.5	309.5	456.5
2000A/4	696	455	603	603	700	495	565	85	470	220	120	80	127	10	12.5	78.5	225.5	309.5	456.5
2500A/3	576	455	603	603	700	495	450	85	355	220	120	80	127	10	12.5	78.5	227.5	309.5	456.5
2500A/4	696	455	603	603	700	495	565	85	470	220	120	80	127	10	12.5	78.5	227.5	309.5	456.5
3150A/3	576	514	603	603	700	495	450	85	355	220	120	120	157	12	12.5	78.5	227.5	309.5	458
3150A/4	696	514	603	603	700	495	565	85	470	220	120	120	157	12	12.5	78.5	227.5	309.5	458
4000A/3	576	514	603	603	700	495	450	85	355	220	120	120	157		12.5	78.5
4000A/4	696	514	603	603	700	495	565	85	470	220	120	120	157		12.5	78.5
