DGL系列125～630A隔離開關產品詳細說明：

DGL系列125～630A隔離開關使用環境

DGL系列一隔離開關在下列條件下能可靠工作
海拔高度不超過2K米；
環境溫度不高于40℃，不低于-5℃；
相對濕度不大于95%；
無爆炸危險介質環境；
無雨雪侵襲環境；
注：若預期使用于周圍空氣溫度高于+40℃或低于-5℃～-45℃的條件下，用戶應向制造廠說明。

用途
DGL系列125～630A隔離開關用于交流50赫茲，額定電壓至660V，直流額定電壓至440V，額定電流至1600A。用于不頻繁接通與分斷電路。

表

一常開一常閉	11	NO+NC
二常開二常閉	22	2NO+2NC

選型舉名例：額定電流630A，有中性極轉換一隔離開關，柜外操作 DGL Z-630A/4J




DGL系列一隔離開關從125-4000A分18個規格是模塊化設計基礎型，具有三極，四極(三極+可通斷中性極)，適用于電路和接通與分斷或電氣隔離，1000A以上只做電氣隔離。
正面設有標記窗口指示觸頭通斷狀態。
根據需要可提供后面觀察窗口，直接觀察觸頭通斷狀態，窗口樣式見 DGL-125~1600A/H柜后操作負荷一隔離開關。

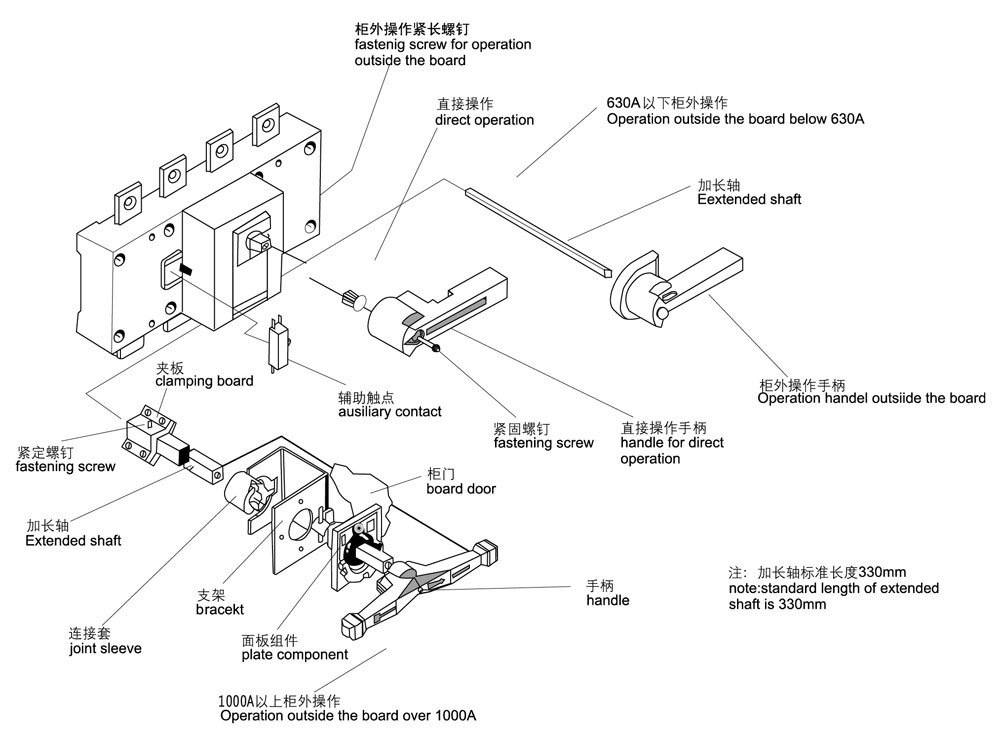

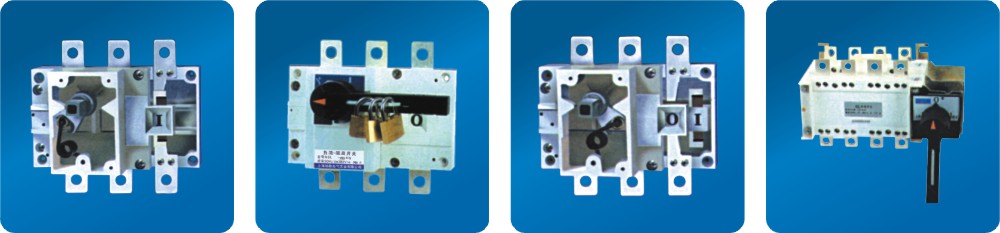

操作方式
直接操作：手柄直接安裝在開關中間。
柜外操作：手柄安裝在配電柜柜門外。
可配裝兩組輔助觸點。

DGL系列125～630A隔離開關性能與機械性能

約定發熱電流lth A	125A	160A	200A	250A	315A	400A	500A	630A
約定發熱電壓Ui(V)	750	750	750	750	1000	1000	1000	1000
介電強度 V	5000	5000	5000	5000	8000	8000	8000	8000
額定沖擊耐受電壓 Uimp KV(安裝類別IV)	8	8	8	8	12	12	12	12
額定工作電流 le(A)
400V AC21B AC22B AC23B	125 125 125	160 160 160	200 200 200	250 250 250	315 315 315	400 400 340	500 500 425	630 630 500
750V AC21B AC22B AC23B	125 125 80	160 160 80	160 160 100	200 160 125	315 315 125	400 315 125	400 315 125	500 315 125
220V DC21 DC22 DC23	125 125 125	160 160 125	200 200 160	250 250 200	315 315	400 400	500 400	630 500
440V DC21 DC22 DC23	100 100 100	125 125 125	160 160 160	200 200 200	315 315	400 400	400 400	500 500
電動機功率P(KW)
400V 750V	63 75	80 75	100 90	132 110	160 185	220 185	280 185	315 185
過載能力
額定短時耐受電流lcw(KA Rms)0.1S/1.0S	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25
接通分斷能力
額定接通能力lcn(A Rms)AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000
額定分斷能力lcm(A Rms)AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200
額定短路接通能力lcm(KA峰值)	12	12	17	17	30	30	40	40
機械壽命(循環操作次數)	10000	10000	10000	10000	5500	5500	5500	5500
電氣壽命(循環操作次數)
額定電壓Ue=660V 額定電流le COS∮＝0.95 AC21B COS∮＝0.65 AC22B COS∮＝0.35 AC23B	1500 1000 500	1500 1000 500	1500 1000 500	1500 1000 500	750 500 250	750 500 250	750 500 250	750 500 250
操作力距(Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5
重量 3極 3 poles 4極 4 poles	1 1.5	1 1.5	2 2.5	2 2.5	3.5 4	3.5 4	4 4.5	4 4.5

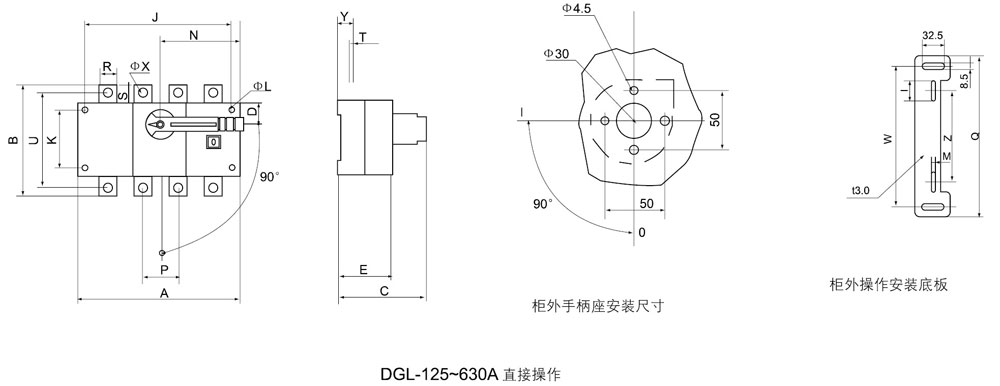

DGL系列125～630A隔離開關外形與安裝尺寸

型號規格	底板尺寸
DGL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

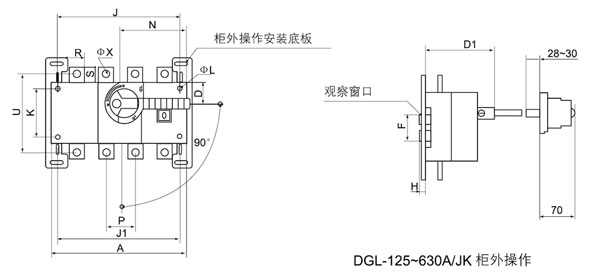

型號規格	外型尺寸與安裝尺寸
DGL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A/3	140	135	125	27	92	73	5.5	120	120	65	85	36	20	25	3.5	115	9	25	59	10
125A/4	170	135	125	27	92	73	5.5	150	150	65	85	36	20	25	3.5	115	9	25	59	10
160A/3	140	135	125	27	92	73	5.5	120	120	65	85	36	20	25	3.5	115	9	25	59	10
160A/4	170	135	125	27	92	73	5.5	150	150	65	85	36	20	25	3.5	115	9	25	59	10
200A/3	180	170	138	35	98	86	5.5	160	160	90	115	50	25	30	3.5	140	11	25	76	15
200A/4	230	170	138	35	98	86	5.5	210	210	90	115	50	25	30	3.5	140	11	25	76	15
250A/3	180	170	138	35	98	86	5.5	160	160	90	115	50	25	30	3.5	140	11	25	76	15
250A/4	230	170	138	35	98	86	5.5	210	210	90	115	50	25	30	3.5	140	11	25	76	15
315A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20
630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

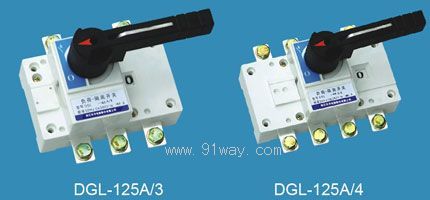

DGL系列125～630A隔離開關
