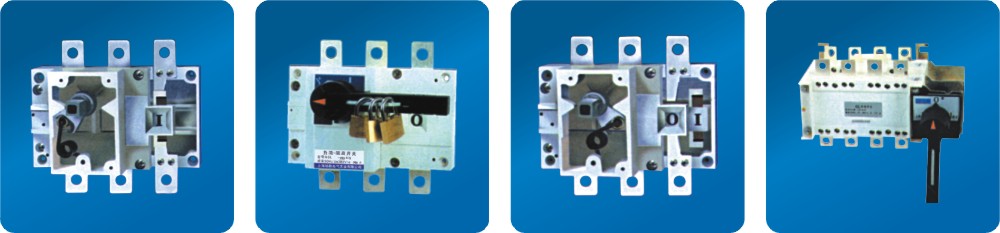

DGLC系列125～630A隔離開關產品詳細說明：

DGLC系列125～630A隔離開關使用環境

DGL系列一隔離開關在下列條件下能可靠工作
海拔高度不超過2000米；
環境溫度不高于40℃，不低于-5℃；
相對濕度不大于95%；
無爆炸危險介質環境；
無雨雪侵襲環境；
注：若預期使用于周圍空氣溫度高于+40℃或低于-5℃～-45℃的條件下，用戶應向制造廠說明。

用途
DGLC系列125～630A隔離開關用于交流50赫茲，額定電壓至660V，直流額定電壓至440V，額定電流至1600A。用于不頻繁接通與分?jǐn)嚯娐贰?

表

一常開一常閉	11	NO+NC
二常開二常閉	22	2NO+2NC

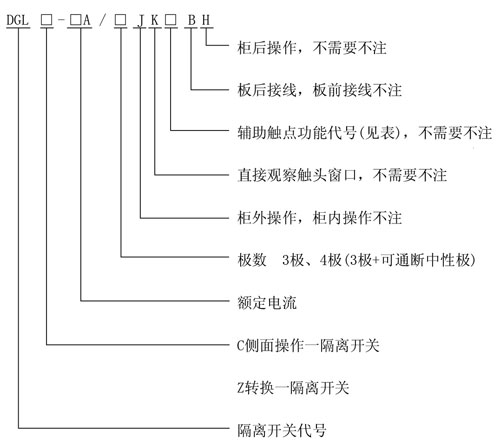

選型舉名例：額定電流630A，有中性極轉換一隔離開關，柜外操作 DGL Z-630A/4J

DGLC-125～3150A適用于電路的接通與分?jǐn)嗷螂姎飧綦x。有三級、四極、(三極+可通斷中性極)
可根據需要提供有觀察窗口的產品，直接觀察觸頭的通斷狀態。
直接操作：手柄安裝在開關右側。
柜外操作：手柄安裝在配電柜柜門外。
根據需要可配裝兩組輔助觸點。

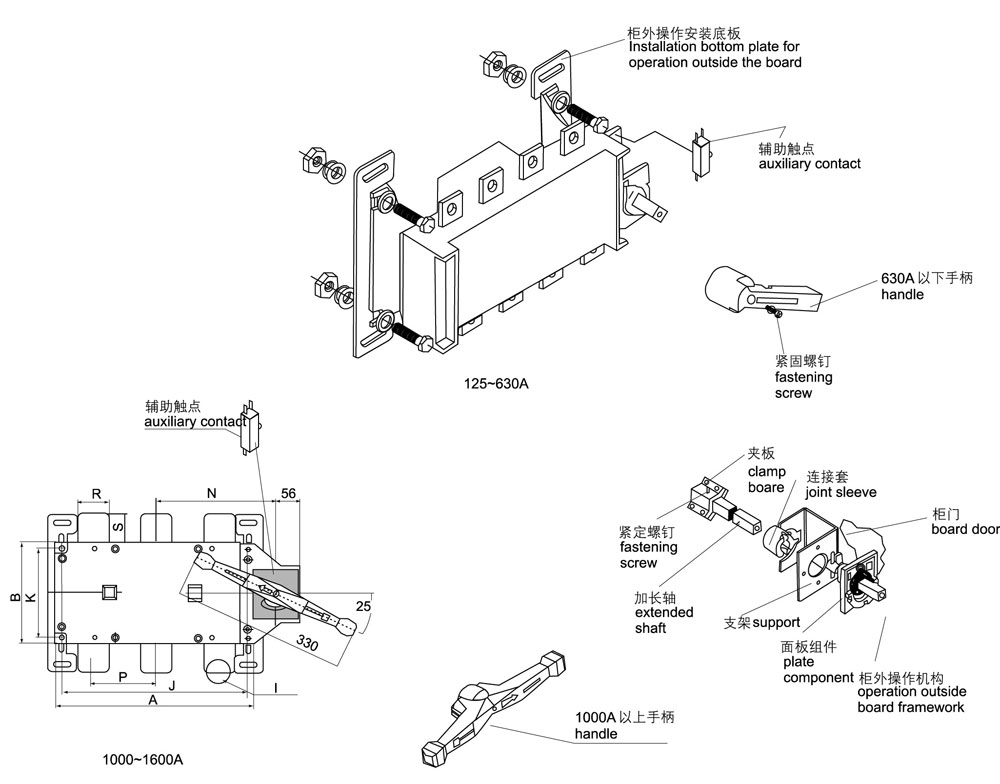

加長軸用于柜外操作。
電氣性能與機械性能和DGL-125～3150A電氣性能與機械性能對應相同。

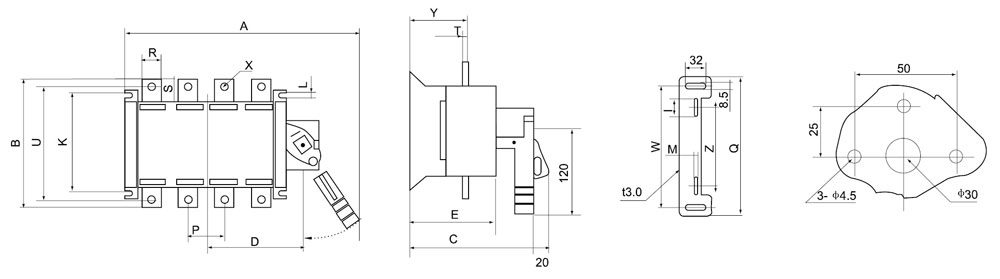

外形與安裝尺寸


DGLC-125～630A直接操作 柜外操作安裝底板 柜外手柄座安裝尺寸

型號規格	底板尺寸
DGLC-125～630A	I	M	Z	W	Q
125A	55	6.5	110	216	244
160A	55	6.5	110	216	244
200A	55	6.5	110	216	244
250A	55	6.5	110	216	244
315A	60	8.5	170	280	311
400A	60	8.5	170	280	311
500A	60	8.5	170	280	311
630A	60	8.5	170	280	311

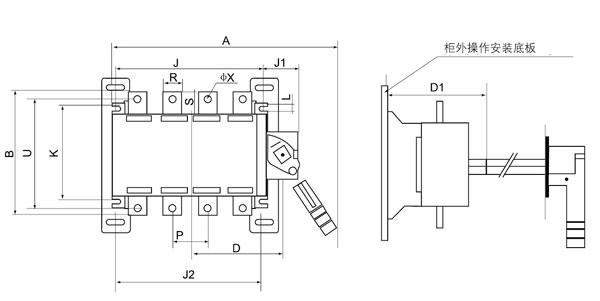

DGLC-125～630A/JK柜外操作

型號規格	外型尺寸與安裝尺寸
DGLC-125～630A	A	B	C	D	D1	E	J	J1	J2	K	P	R	S	T	U	φX	Y	L
125A/3	267	135	146	89	110	89	120	65	120	95	36	20	25	3.5	115	9	55	7
125A/4	297	135	146	104	110	89	150	65	150	95	36	20	25	3.5	115	9	55	7
160A/3	267	135	146	89	110	89	120	65	120	95	36	20	25	3.5	115	9	55	7
160A/4	297	135	146	104	110	89	150	65	150	95	36	20	25	3.5	115	9	55	7
200A/3	308	170	156	110	120	101	160	65	160	115	50	25	30	3.5	140	11	65	11
200A/4	358	170	156	135	120	101	210	65	210	115	50	25	30	3.5	140	11	65	11
250A/3	308	170	156	110	120	101	160	65	160	115	50	25	30	3.5	140	11	65	11
250A/4	358	170	156	135	120	101	210	65	210	180	50	25	30	3.5	140	11	65	11
315A/3	400	240	195	150	150	126	210	77	160	180	65	32	40	5	206	11	85	13
315A/4	465	240	195	180	150	126	275	77	210	180	65	32	40	5	206	11	85	13
400A/3	400	240	195	150	150	126	210	77	210	180	65	32	40	5	206	11	85	13
400A/4	465	240	195	180	150	126	275	77	275	180	65	32	40	5	206	11	85	13
500A/3	400	260	195	150	150	126	210	77	210	180	65	40	50	6	220	13	85	13
500A/4	465	260	195	180	150	126	275	77	275	180	65	40	50	6	220	13	85	13
630A/3	400	260	195	150	150	126	210	77	210	180	65	40	50	6	220	13	85	13
630A/4	465	260	195	180	150	126	275	77	275	180	65	40	50	6	220	13	85	13

DGLC系列125～630A隔離開關
