特點、功能

1． 本控制器取樣物理量為無功功率。它根據電網的無功功率的大小調整補償電容器的投切，因而適用于各種大小容量的電網，不受投切電容器以及采樣電流的變化所限制。使用中，一般不必調整，便能穩定工作。
2． 本機主要特點為欠流的門限可調，當電網負荷較小時（取樣電流〈0.5A）時，用戶可根據情況自行進行適當調整，以滿足小負荷特定狀況的補償需要.
3． 輸出路數2-10路可根據需要自行設定。
4． 輸出回路采用“先接通先分斷”之循環工作方式，保證各路接觸器和電容器操作次數相同，延長了無故障工作時間。
5． 具有過電壓保護功能，防止電容器在過電壓的狀態下運行而損壞。
6． “自動/手動”由“功能選擇鍵”操作，便于調試。
7． 自動判別進線相位的正反方向，安裝，調試十分方便。

使用條件
1. 環境空氣溫度-20℃～+40℃。
2. 相對溫度在40℃時不超過50%；20℃時不超過90%，不凝露。
3. 周圍環境無腐蝕氣體，無導電塵埃，無易爆易燃的介質存在。
4. 海拔波動范圍不超過2000～2500m。
5. 2
電壓波動范圍不大于+-10%。
6. 安裝地點振動頻率范圍為10～150Hz,最大振動加速度不大于5m/S 。

技術參數：
1、 執行標準：JB/T9663-1999
2、 整定植及可調范圍。
a、 投入門限：0.93（0.9~1.0）。
b、 切除門限：-1.0（-1.0～-0.98可調）。
c、 欠電流：顯示<0.5A時，可進行適當調整，以滿足達到補償無功功率。
d、 延時時間：20S（5S～100S可調）。
e、 過電壓保護：
額定電壓380V時為440V，（400～460V可調）。
額定電壓220V時為254V，（230～265V可調）。
3、基本參數
a、額定工作電壓：交流50HZ 380V，（220V可選）。
b、電流取樣輸入：≤5A（AC）。
c、過電壓分斷時間：不大于1分鐘。
d、輸出繼電器觸電容量：1.5A（250V）。
e、靈敏度：0.1A。
f、介電強度：2500V（AC）。
g、防護等級：不低于IP40。
h、工作狀態：連續工作制。

尺寸和安裝

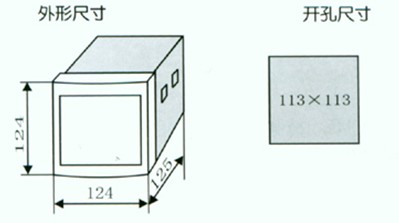

1、 外形尺寸和安裝尺寸見圖。

1、 安裝時，將安裝附件的鉤子插入控制器側面的孔內，旋動附件上的螺絲，即能將機固定在屏上。
接線

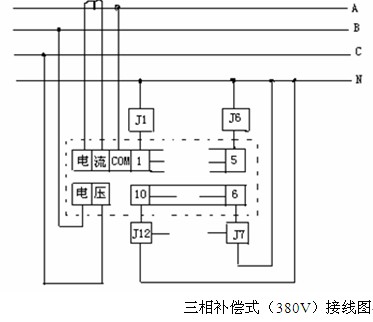

1、 下圖中交流接觸器（J1、J2……）的額定電壓為220V，其公共線連在N（中線）上，如采用380V接觸器，則其公共線應接在B或C相上。
2、 接線時務請注意電流進線與電壓進線不得接錯！否則會燒毀機器。
3、 取樣電流Is必須取自總負荷電源線，不得取自電容屏。
4、 三相補償式（380V），取樣電壓Us與取樣電流Is必須取自不同相電源。

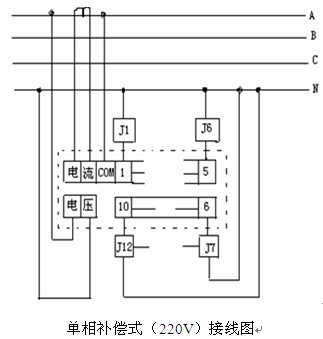

單相補償式（220V），取樣電壓Us與取樣電流Is必須取自同一相電源。

面板功能和調試、操作
1、 路數調整：上電后按動“功能選擇”鍵，使“路數”指示燈亮，按動“+”或“-”調整鍵，使數碼顯示器顯示需要的路數，該功能只在上電25秒內有效，過時自動鎖定路數。
2、 切除門限調整：按動“功能選擇”鍵，使“上限”指示燈亮，按動‘+’或“-”調整鍵，使數碼顯示器顯示需要的數值。
3、 投入門限調整：按動“功能選擇”鍵，使“下限”指示燈亮，按動‘+’或“-”調整鍵，使數碼顯示器顯示需要的數值。
4、 過電壓保護調整：按動“功能選擇”鍵，使“過壓”指示燈亮，按動‘+’或“-”調整鍵，使數碼顯示器顯示需要的數值。
5、 延時時間調整：按動“功能選擇”鍵，使“延時”指示燈亮，按動‘+’或“-”調整鍵，使數碼顯示器顯示需要的數值。
6、 自動工作，撥檔開關撥到“自動”位置，運行指示燈，控制器自動投切電容。
7、 手動工作，撥檔開關撥到“手動”位置�！斑\行”位置，“運行”指示燈亮?xí)r，按動“+”或“-”調整鍵，可投入或切除電容。
8、 撥檔開關撥到“自動”位置20秒內無按鍵操作，自動返回運行狀態，“運行”指示燈亮。
9、 內存參數：用戶設定的參數保存在內存中，掉電不丟失，如需恢復出廠預置，重新上電時按住“功能選擇”鍵即可。

使用和指示
1、 通電前應檢查接線端子的連線是否準確。
2、 運行時撥檔開關必須撥到“自動”檔。
3、 控制器出廠預置為一般用戶要求整定控制參數，不必再行調整，便能穩定工作；如用戶須在現場實際調整，應參照使用說明或在技術人員指導下進行，注意“延時”時間不應低于15秒，以保護電容器。

常見故障分析
1、 下述控制器應視為正�，F(xiàn)象：
a、 電網功率因數很低，控制器不動作，欠流燈亮（<0.1）。待負荷電流足夠時自然就動作了。
b、 電網功率因數很低，控制器不動作，過壓燈亮。待電壓正常后就動作了。
c、 電網功率因數很低，各路已全部投入，投入燈仍亮（需增加電容量）屬正�，F(xiàn)象。
d、 電網功率因數超前，無功電度表逆轉不快，控制器不切除，戴超前值超過設定門限時即會切除。
2、下述現象一般為接線錯誤：
a、電網功率因數低，控制器投入燈不亮而不投入。
b、電網功率因數并不低，控制器投入燈亮而所有各路都投入，致使電網功率因數超前而不切除。
3、下述現象可確定為控制器故障：
a、 投入燈亮而不投入。
b、 過壓燈亮而不切除。
c、 投切順序雜亂無序。
d、 接線無誤、檢查保險絲完好而控制器無反應，不動作。
4、 出現任何不正�，F(xiàn)象，請即與售后服務部聯系，我們將盡全力為您服務。
注意事項
1、 補償方式為“三相”的控制器，應該用在三相對稱的負載上，否則會造成各相補償不均勻現象。如三相不對稱負載，應選擇“單相”控制器，分相補償。
2、 補償方式為“單相”的控制器可用于三相負載上，亦可用于不對稱負載的分相補償。
3、 如遇到多投一路電容則過補，少投一路則欠補，無功電度表轉動較快，此時應減少每路投入的電容器的容量，與補償控制器無關。
4、 過電壓保護調整：按動“功能選擇”鍵，使“過壓”指示燈亮，按動‘+’或“-”調整鍵，使數碼顯示器顯示需要的數值。
5、 延時時間調整：按動“功能選擇”鍵，使“延時”指示燈亮，按動‘+’或“-”調整鍵，使數碼顯示器顯示需要的數值。
6、 自動工作，撥檔開關撥到“自動”位置，運行指示燈，控制器自動投切電容。
7、 手動工作，撥檔開關撥到“手動”位置。“運行”位置，“運行”指示燈亮?xí)r，按動“+”或“-”調整鍵，可投入或切除電容。
8、 撥檔開關撥到“自動”位置20秒內無按鍵操作，自動返回運行狀態，“運行”指示燈亮。
9、 內存參數：用戶設定的參數保存在內存中，掉電不丟失，如需恢復出廠預置，重新上電時按住“功能選擇”鍵即可。

使用和指示
1、 通電前應檢查接線端子的連線是否準確。
2、 運行時撥檔開關必須撥到“自動”檔。
3、 控制器出廠預置為一般用戶要求整定控制參數，不必再行調整，便能穩定工作；如用戶須在現場實際調整，應參照使用說明或在技術人員指導下進行，注意“延時”時間不應低于15秒，以保護電容器。
