JKL21A系列無功補償控制器功能特點:

1.當電網負荷電流較大時(取樣電流>0.5A),產品的取樣物理量為功率因數,它根據電網功率因數的大小控制補償電容器的投,切,因而適用于各種大小容量的電網,不受投切電容器大小以及采樣電流互感器變比所限制.使用中,一般不必調整,便能穩定工作.
當電網負荷電流較小時(取樣電流<0.5時),控制器自動進入欠流工作狀態,啟動無功電流檢測系統,取樣物理量為無功電流,避免振蕩投切現象,當取樣電流<0.1A時,控制器進入自動封鎖狀態.
2.具有輸出路數"2~12"路,用戶可自行設定.
3.輸出回路采用"先接通的先分?jǐn)?之循環工作方式,以保證各路接觸器和電容器操作次數相同,延長了無故障工作時間. 4.具有過電壓保護功能,防止電容器在過電壓狀態下運行而損壞.
5.設有"自動/手動"拔擋開關,便于調試.
6.自動判別進線相位的正反方相,安裝,調試十分方便.
7.采用美國MICROCHIP公司新一代單片機,克服了電子線路易受干擾的缺點,工作可靠穩定.

使用條件:
1. 海拔高度不超過2000m.
2. 周圍空氣溫度-20℃～+55℃,且24h周期內平均溫度不超過35℃.
3.周圍環境無腐蝕性氣體,無導電塵埃,無易爆易燃的介質.
4.相對溫度+40℃時不超過50%,+20℃時不超過90%,不凝露.
5.電壓波動范圍為-50%～+20%.
6.安裝地點振動頻率范圍為10-150Hz,最大振動加速度不大于5m/S2.

JKL21A系列無功補償控制器技術參數:

1.投入門限:0.95(0.9～1.0可調).
2.切除門限:-1.0(-0.98～-1.0可調).
3.過電壓保護:
額定電壓380V時為440V,(400～440V可調).
額定電壓220V時為265V,(230～265V可調).
4.延時時間:30s(5s～100s可調）。
5.額定工作電壓:交流50Hz380V,(220V可選).
6.電流取樣輸入: ≤5A(AC).
7.欠流:0.5A(啟動無功電流檢測系統).
8.靈敏度:0.1A,介電強度:2500VAC.
9.過電壓分?jǐn)鄷r(shí)間:不大于1分鐘.
10.輸出繼電器觸點容量: 1.5A(250V)觸點容量。.
11.防護特級:不低于IP40.
12.工作狀態:連續工作制.
尺寸和安裝:
1、 外形尺寸和安裝尺寸見圖(一)。
2、 安裝時，將安裝附件的鉤子插入控制器側面注入孔，旋動附件螺絲，即能將機固定在屏上。
3、

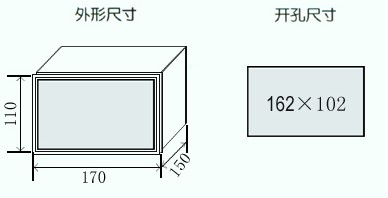

JKL21AⅢ型尺寸圖

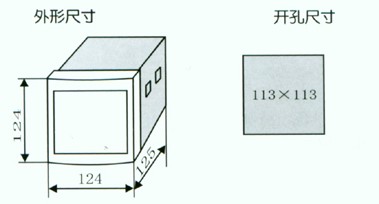

JKL21AⅡ型尺寸圖

接線
1、 本機額定電壓（取樣電壓）為220V時，接線按圖（二）所示。
2、 本機額定電壓（取樣電壓）為380V時，接線按圖（三）所示。
3、 取樣電流Is必須取自總負荷電源線，不得取自電容屏。
4、 接線時務請認準相位：
額定電壓為380V時，取樣電壓和電流必須取自不同相位。
額定工作電壓為220V時，取樣電流必須取同一相位。
5、 電流進線與電壓進線不得接錯，否則會燒毀機器。
面板功能和調試、操作
1、 路數調整：上電后按動“功能選擇”鍵，使“路數”指示燈亮，按動“+”或“-”調整鍵，使數碼顯示器顯示需要的路數，該功能只在上電25秒內有效，過時自動鎖定路數。
2、 切除門限調整：按動“功能選擇”鍵，使“上限”指示燈亮，按動‘+’或“-”調整鍵，使數碼顯示器顯示需要的數值。
3、 投入門限調整：按動“功能選擇”鍵，使“下限”指示燈亮，按動‘+’或“-”調整鍵，使數碼顯示器顯示需要的數值。
4、 過電壓保護調整：按動“功能選擇”鍵，使“過壓”指示燈亮，按動‘+’或“-”調整鍵，使數碼顯示器顯示需要的數值。
5、 延時時間調整：按動“功能選擇”鍵，使“延時”指示燈亮，按動‘+’或“-”調整鍵，使數碼顯示器顯示需要的數值。
6、 自動工作，撥檔開關撥到“自動”位置，運行指示燈，控制器自動投切電容。
7、 手動工作，撥檔開關撥到“手動”位置。“運行”位置，“運行”指示燈亮?xí)r，按動“+”或“-”調整鍵，可投入或切除電容。
8、 撥檔開關撥到“自動”位置20秒內無按鍵操作，自動返回運行狀態，“運行”指示燈亮。
9、 內存參數：用戶設定的參數保存 在內存中，掉電不丟失，如需恢復出廠預置，重新上電時按住“功能選擇”鍵即可。
使用和指示
1、 通電前應檢查接線端子的連線是否準確。
2、 運行時撥檔開關必須撥到“自動”檔。
3、 控制器出廠預置為一般用戶要求整定控制參數，不必再行調整，便能穩定工作；如用戶須在現場實際調整，應參照使用說明或在技術人員指導下進行，注意“延時”時間不應低于15秒，以保護電容器。
常見故障分析
1、 下述控制器應視為正�，F(xiàn)象：
a、 電網功率因數很低，控制器不動作，欠流燈亮（<0.1）。待負荷電流足夠時自然就動作了。
b、 電網功率因數很低，控制器不動作，過壓燈亮。待電壓正常后就動作了。
c、 電網功率因數很低，各路已全部投入，投入燈仍亮（需增加電容量）屬正�，F(xiàn)象。
d、 電網功率因數超前，無功電度表逆轉不快，控制器不切除，戴超前值超過設定門限時即會切除。
2、 下述現象可確定為控制器故障：
a、 投入燈亮而不投入。
b、 過壓燈亮而不切除。
c、 投切順序雜亂無序。
d、 接線無誤、檢查保險絲完好而控制器無反應，不動作。
3、 出現任何不正�，F(xiàn)象，請即與我們聯系，我們將盡全力為您服務。
