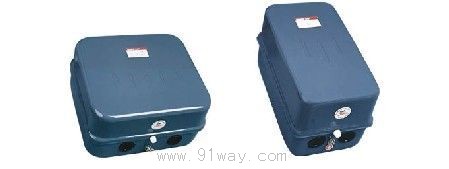

QC12系列電磁起動器產品詳細說明：

1.QC12系列電磁起動器適用范圍

QC12電磁起動機適用于交流50Hz,電壓至380V的電力電路中,供遠距離直接控制三相鼠籠型感應電動機的起動和停止.可逆起動器還可控制電動機的反向動轉,電網電壓消失時,起動器起失壓保護作用.帶有熱繼電器的起動器還能對電動機的過載、斷相運轉進行保護。

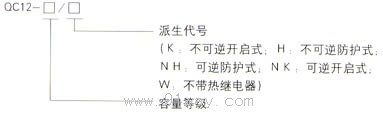

2.QC12系列電磁起動器型號及其含義

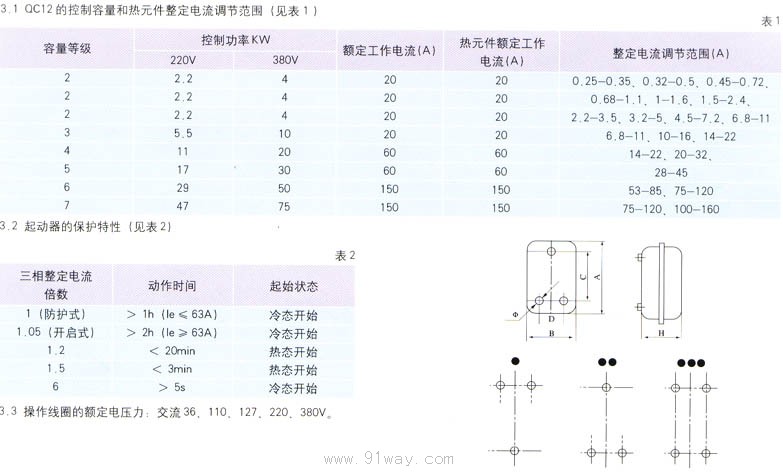

3.QC12系列電磁起動器主要技術參數


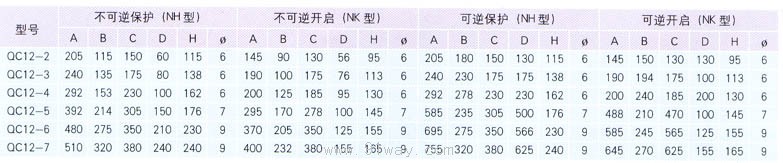

4.外形及安裝尺寸



主要技術參數見表1-3

起動器容量等級	在下列電壓下被控電動機的最大容量（KW）		熱過載繼電器額定電流（A）	熱元件額定工作電流（A）	熱過載繼電器整定電流調節范圍（A）
	220V	380V
2	22	4	20	0.35 0.50 .72 1.1 1.6 2.4 3.5 5 7.2 11	0.25-0.35 0.32-0.5 0.45-0.72 0.68-1.1 1-1.6 1.5-2.4 2.2-3.5 3.2-5 4.5-7.2 6.8-11
3	5.5	10	20	11 16 22	6.8-11 10-16 14-22
4	11	20	60	22 32 45	14-22 20-32 28-45
5	17	30	60	45 63	28-45 40-63
6	29	50	150	85 120	53-85 75-120
7	47	75	150	120 160	75-120 100-160

表2

起動器容量等級	主觸頭		輔助觸頭		反復短時工作制		熱繼電器觸頭
-	數量	額定電流（A）	數量	額定電流（A）	操作頻率 （次/h)	通電待續率 （%）	常閉觸頭工作電流 （A）	常開觸頭工作電流（A）
2	三 常 開	10	二二 常常 開閉	5	≤600	40	5	15
3		20
4		40
5		60
6		100
7		150

注：1.輔助觸頭數量包括自保持用輔助觸頭。2.帶熱過載繼電器的起動操作頻率30次/h.

三相整定電流倍數	動作時間	起始狀態
1（防護式） 1.05(開啟式）	>In(Ie≤63A) >2h(Ie>63)	冷態開始
1.2	≤20min	熱態開始
1.5	<3min	熱態開始
6	>5s	冷態開始





	不可逆保護						不可逆開啟（NK型）						可逆開啟（NH型）						可逆開啟（NK型）
	A	B	C	D	H	Ф	A	B	C	D	H	Ф	A	B	C	D	H	Ф	A	B	C	D	H	Ф
QC12-2	205	115	150	60	115	6	145	90	130	56	95	6	205	180	150	130	115	6	145	150	130	130	95	6
QC12-3	240	135	175	80	138	6	190	100	175	76	113	6	240	3230	175	175	138	6	190	194	175	100	113	6
QC12-4	292	153	230	100	162	6	200	125	185	95	130	6	292	278	230	230	162	6	200	240	185	200	130	6
QC12-5	392	214	305	150	176	7	295	170	278	100	145	7	585	235	500	500	176	7	488	210	470	100	145	7
QC12-6	480	275	350	210	230	9	370	205	350	125	155	9	695	275	565	565	230	9	585	245	565	125	155	9
QC12-7	510	320	380	240	240	9	400	232	380	155	165	9	755	320	625	625	240	9	645	270	625	155	165	9
