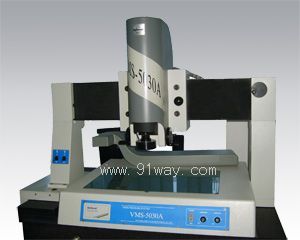

 產品名稱： VMS-5030A影像測量儀
型號規格： VMS-5030A影像測量儀
  放大圖片 放大圖片
產品類別： 常規產品 -- 儀器儀表 -- 投影儀
分欄標簽
 參考價格： 廠價直銷
產品品牌： 上光
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13901609058
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
VMS-5030A影像測量儀產品詳細說明：
產品介紹：
影像測量儀VMS-5030A廣泛的應用于機械.電子.儀表.塑膠等行業。影像測量儀VMS-5030A以二維測量為主,包括點.線.圓弧.矩形等幾何元素和零件的長度.角度.輪廓外形.表面形狀等。也能做三維測量.如臺階的高度.孔或槽的深度等。

VMS-5030A影像測量儀特點：
1、固定式工作臺及花崗石底座,穩定性好,精度高,可測量較大較重工件二不影響精度。
2、采用高解析度日本原裝彩色CCD攝像機和美國NAVITAR變焦物鏡。
3、X向.Y向采用空氣軸承，花崗石導向，保證了機械系統的精確穩定，提高了測量精度。

VMS-5030A影像測量儀技術參數：

工作
臺

金屬臺尺寸

700×450

玻璃臺尺寸

550×350

運動行程

500×300   Z軸升降:200mm

測量與瞄準系統(標準配備)

攝影機：索尼1/2"彩色CCD攝影機

雙焦物鏡倍率(美國NAVITAR)：0.7~4.5X   工作距離：92mm

電視總倍率：30~190X          物方視場：10.6~1.6mm

雙十字線發生器         X.Y坐標示值誤差≤(3+L/75)μm

X.Y.Z光柵尺解析度：0.001mm

儀器重量

500kg

照明：表面光源與透射光源均用LED，亮度可調  電源：220V（AC），50HZ，30W

儀器標準配備及選購件(2X附加鏡,特殊配備0.5X鏡筒)

儀器配件

1X鏡筒(標準配備)

0.5鏡筒(選購)

工作距離

雙焦鏡

0.7X~4.5X

0.7X~4.5X

附加鏡

視頻倍率

物方視場

視頻倍率

物方視場

標準配備

30X~190X

10~1.6

15X~95X

20~3.2

92

2X(選)

60X~380X

5~0.8

30X~190X

10~1.6

36

VMS-5030A影像測量儀

VMS-5030A影像測量儀
