VMS-1510G影像測量?jī)x產品詳細說明：

VMS-1510G影像測量?jī)x技術參數：

1、工作臺
金屬臺尺寸：354*228mm
玻璃臺尺寸：210*160mm
運動行程：150*100mm
2、儀器重量：240kg
3、外型尺寸（長*寬*高）：756*540*860mm
4、測量與瞄準系統
攝像機：彩色1/2"CCD攝像機；顯示器：17英寸彩色顯示器（選購）
雙焦物鏡倍率：0.7—4.5X；工作距離：92mm
電視總倍率：30—190X；物方視場：10.6—1.6mm
雙十字線發生器數顯解析度：0.0005mm
5、Z軸調焦升降：150mm;X.Y坐標示值誤差≤（3+L/75）μm（L為被測長度單位:mm）
6、照明：表面光源與透射光源均用LED，亮度可調；電源：220V（AC），50HZ，30W

產品用途
該儀器適用于以二坐標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。

產品特點
VMS-1510G影像測量?jī)x具體多種數劇處理、顯示、輸入、、輸出功能，特別是工件擺正功能非常實用；儀器備有RS-232接口，與電腦連接后，采用專門測量軟件M2D可對測繪圖形進行處理及輸出。用戶可根據各自的需要選配打印機和不同的測量與瞄準系統。

技術規格
1.工作臺
　金屬尺寸：354*228mm
　玻璃臺尺寸：210*160mm
　運動行程：150*100mm
2.儀器重量：100kg
3.外型尺寸（長*寬*高）：540*560*850mm
4.Z軸升降行程：150mm; 工作距離：108mm
X、Y、Z數顯解析度：0.5µm; X、Y坐標示值誤差：≤(3+L/75)μm(L為被測長度單位:mm)
5.影像系統
攝象機： 彩色1/3“CCD攝象機
視頻總倍率： 33X~195X
物方視場： 8.1~1.3mm
雙焦物鏡倍率：0.7~4.5X
表面光源與透射光源均用LED，亮度可調
6.電源:180V（AC）~260V（AC）50Hz, 功率: 50W
7.儀器標準配備及選購件(0.5X附加鏡,2X附加鏡,特殊配備0.5X鏡筒)

儀器配件	1X鏡筒(標準配備)		0.5鏡筒(選購)		工作距離
雙焦鏡	0.7X~4.5X		0.7X~4.5X
附加鏡	視頻倍率	物方視場(mm)	視頻倍率	物方視場(mm)
0.5X(選)	16.5X~97.5X	16.2~2.6	8.3X~48.5X	32.4~5.2	189
標準配備	33X~195X	8.1~1.3	16.5X~97.5X	16.2~2.6	108
2X(選)	66X~390X	4~0.7	33X~195X	8.1~1.3	38

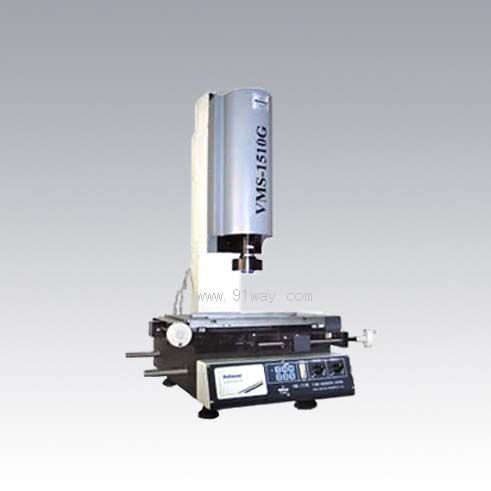

VMS-1510G影像測量?jī)x
