107JA測量顯微鏡產品詳細說明：

產品簡介：

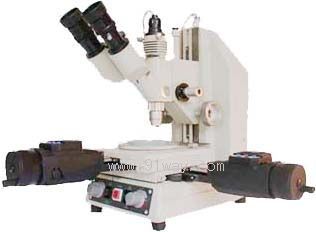

107JA為光柵數顯的小型精密測量儀器。工作臺除作X、Y坐標的移動外，還可以作360º的旋轉，亦可以進行高度方向做Z坐標的測量；采用雙筒目鏡觀察。照明系統除作透、反射照明外還可以作斜光線照明。測量顯微鏡可連接CCD電視攝像頭，作工件的輪廓放大；亦可連接計算機進行數據處理等測量。是一種理想的多用途的小型精密測量儀器。
測量顯微鏡107JA，采用透、反射的方式對工件長度和角度作精密測量。特別適用于錄象磁頭、大規模集成電路線寬以及其它精密零件的測試。廣泛地適用于計量室、生產作業線及科學研究等部門。

測量顯微鏡技術參數：

1、鏡筒：粗動：調節范圍 90毫米
微動：調節范圍2毫米
高（Z）測量：范圍1毫米，最小讀數0.001毫米（比較測量）
鏡筒：雙目鏡筒 俯角45º
2、工作臺：左右（X軸）：移動范圍25毫米
前后（Y軸）：移動范圍25毫米
分辨率：1微米
旋轉：360º
3、照明系統：光源：透射照明，8V12W 藍、綠色濾光片
反射照明，8V12W 磨沙燈泡、綠色濾光片
斜 照 明，8V12W綠色濾光片
電源：AC220±22V 50/60Hz
4、光學系統：目鏡：BWF 10X
物鏡：4X、工作距離17.5、焦距28.8
10X、工作距離11.6、焦距15.4
40X、工作距離0.66、焦距4.4

物 鏡  PL		分劃目鏡		工作 距離	視場 直徑	總放大 倍率Total zoom multiple
放大倍率 /數值孔徑	焦距	放大倍率	焦距
4×/0.1	28.8	10×	25㎜	17.5㎜	Φ4.5㎜	40×
10×/0.25	15.4			11.6㎜	Φ1.8㎜	100×
40×/0.65	4.4			0.66㎜	Φ0.45㎜	400×
