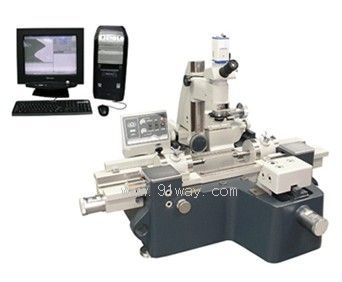

JX13C圖像處理萬能工具顯微鏡產品詳細說明：

1、JX13C圖像處理萬能工具顯微鏡物鏡

物鏡放大率	工作距離	視場范圍
1×	82	6.0×4.0
3×	70	2.0×1.5
5×	49	1.2×0.9

屏幕圖像范圍	屏幕圖像范圍
1/2″≈5.2×4.1	1/3″=4.1×3.1
1/2″≈1.7×1.4	1/3″=1.4×1.0
1/2″≈1.0×0.8	1/3″=0.8×0.6

3、頂針架
　　頂針架夾持最大直徑：φ100 mm
　　頂針架夾持最大長度：700mm
　　高頂針架
　　高頂針架夾持最大直徑：φ250 mm
　　高頂針架夾持最大長度： 200mm
4、數顯分度頭
　　角度測量范圍：0°～360°
　　角度測量分辨率：5″
　　角度測量準確度：30″
5、CCD 攝像頭
　　1/2″或1/3″黑白(或彩色)CCD
　　像素?cái)?shù)：795×596
6、JX13C圖像處理萬能工具顯微鏡光學定位器

　　最小探測孔徑: φ5mm
　　最大探測深度：15mm 測量力：0.1N
　　定位穩定性: 0.001mm
　　測頭直徑的檢定極限誤差：0.0005mm
7、儀器最大承重 ：40kg
8、儀器主機外形尺寸 ：長×寬×高=1300×1250×800
9、儀器主機重量 ：450kg
10、環境要求
　　室溫20℃±1℃，相對濕度小于60%
11、圖像處理軟件功能
　�。�1）采集工具：
　�。�2）采集坐標點、線、圓、圓弧、兩點計算間距及中點、兩圓計算圓心、兩直線計算夾角。
　�。�3）采點方式：
　　（4）框選自動采點，拉框自動采集直線、圓、圓弧，人工瞄準采點，十線中心自動識別（5）采點，十字線旋轉采點。
　　（6）構造功能：
　�。�7）兩直線構造中線、兩點構造直線、三點構造圓和圓弧。
　�。�8）組合功能：
　�。�9）計算螺紋中經、半角、螺距，兩點計算點間距和中點坐標，點和線計算點到直線距，　　　（10）兩圓計算交點坐標，兩直線計夾角等。
　　（11）形位公差：直線度、圓度、弧度、同軸度、對稱度、平行度。
　　（12）坐標變換：
　�。�13）直角坐標系、極坐標系、坐標平移和擺正。
