適用范圍與用途

QC810-60礦用隔爆兼本質安全型電磁起動器（以下簡稱起動器）適用于具有爆炸性氣體混合物（甲烷類）和煤塵的煤礦井下或工礦企業中，主要用作直接或遠距離起動或停止額定電壓660V及以下，頻率50Hz，額定電流至60A的礦用隔爆型三相鼠籠型感應電動機，并可在停止時換向。
起動器按GB3836、GB5590等有關標準設計、制造與檢驗。

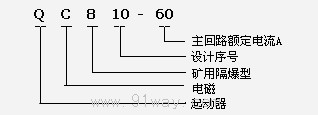

型號及其含義

QC810-60礦用隔爆型兼本質安全型磁力起動器主要技術參數

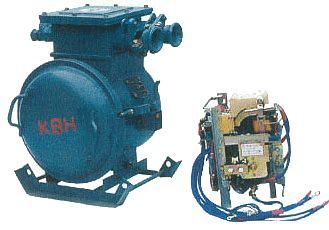

QC810-60礦用隔爆型兼本質安全型磁力起動器結構概述
起動器由圓筒形隔爆外殼和本體兩個主要部分組成。外殼又分成接線箱和主腔兩個獨立的隔爆部份。
圓筒形隔爆外殼裝在拖架上，以利于井下搬運。轉蓋與隔離換向開關間設有可靠的機械聯鎖裝置，只有當按下殼體上的停止按鈕，轉動隔離換向開關至停止位置，并轉動聯鎖桿至完全脫離殼法蘭平面后，才能把轉蓋打開。轉蓋打開后，隔離換向開關不能關合。
本體為抽屜式芯架結構，全部電氣元件都有裝在可抽出的芯架上，以便于檢修，芯架上主要裝有：
CJ10-60型三相交流接觸器，用以閉合及分?jǐn)嘀麟娐罚?BR>JR16B-60/3D熱繼電器，用作過載、斷相保護；
三相隔離換向開關，用于隔離電源或斷電時換向；
BKC-100型降壓變壓器，變壓比為380、660V/36V；
RM10-200型熔斷器，熔體電流為100A、125A、160A或200A；
本質安全電路。
