JZ-4型防高頻電磁波干擾中功率繼電器產品詳細說明：

一、用途
JZ-4型為鎖鍵式電磁繼電器，能在高頻電磁波強的環境中正常工作，不發生誤動作。供電力網絡設備、高頻設備、電磁干擾設備、自動控制或通訊設備中作信號指示及保護之用。
該繼電器的特點是機構堅固，耐振性強和交直流兩用。接觸系統有4付觸點（3－4，5－6，7—8，9－10）。當按下按鈕時，銜鐵上的齒將動觸點軸上的圓盤鎖住，使觸點3－4，7－8閉合，觸點5－6，9－10斷開。當繼電器銜鐵吸合時，源盤脫開，動觸點軸迅速?gòu)?fù)位，使觸點5－6，9－10閉合，觸點3－4，7－8斷開。若要重復使用時，必須再按下按鈕，使之能重復上述動作。

二、JZ-4型防高頻電磁波干擾中功率繼電器使用條件
環境溫度：－55～＋55℃
相對濕度：＋20℃達98％
大氣壓力：100±4kPa
工作位置：銜鐵運動方向與水平面垂直

三、主要技術特性
1、線圈電源：直流或交流
2、接紐接通力：≤25N
3、接點壓力：>0.6N

4、通電時間：線圈通電時間不得超過1秒鐘
5、絕緣電阻：常溫常濕：100MΩ 高濕：10MΩ
6、介質耐壓：1500V
7、振動強度：40Hz，振幅0.25mm，15Hz,振幅2.5mm
8、沖擊強度：70～80m/s²2000次
9、壽命：在交流50HZ,220V電路中，當觸點負載為500VA時，或在110V電感為2H的直流電路中，當觸點負載為100W時，應能通斷10000次。特規220VAC15A30A100000次。
10、重量：<350g

四、JZ-4型防高頻電磁波干擾中功率繼電器規格數據表

格序號	電路圖及接線端 標志	繞組數據			額定電壓V	吸合電壓V
		直流電阻Ω	匝數	線徑mm
4.509.000		75±5%	1600	0.16	直流110或交流220	直流≤30或交流≤50

可根據用戶需要改變線圈繞組匝數、線徑。能適合各種大小電流、電壓吸合動作。

訂貨規格舉例說明:

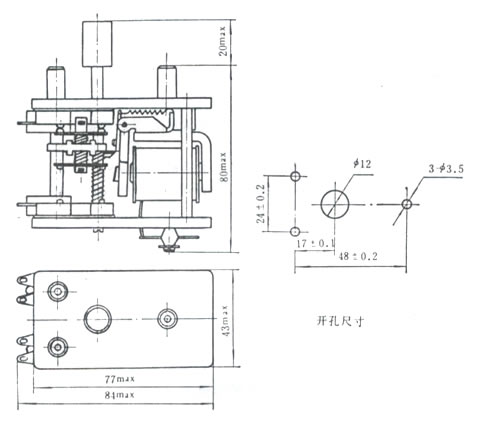

五、外形及安裝尺寸

JZ-4型防高頻電磁波干擾中功率繼電器
