LLG-5型零序功率繼電器(以下簡稱繼電器)，在大電流接地的電網中作為保護接地短路的方向元件。

二、工作原理

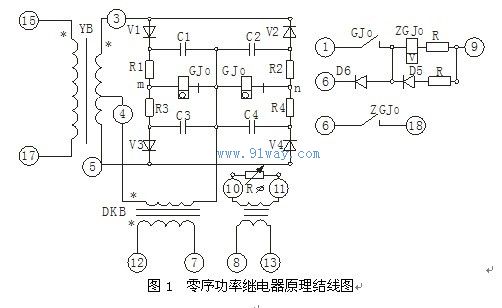

本繼電器采用整流型相敏結構，如圖1所示。

三、LLG-5型零序功率繼電器技術要求
1、 額定值：
交流：電流5A、1A、電壓100V頻率50Hz。
直流：220V；110V。
2、最大靈敏角
電流Ip(－3Io)滯后電壓Up(3Uo)
φm＝80o±4o
3、動作功率：
φm＝80o　　Up＝1.5V時小于2.0VA。
4、動作時間 在4倍動作功率下：經二極管出口小于25mS。 經中間繼電器出口小于35mS。
5、額定功率消耗：
額定電流及電壓下：交流電流回路不大于1.5VA。
　　　　　　　　　交流電壓回路不大于70VA。
6、返回系數： 繼電器返回系數大于0.5。
除二極管，極化繼電器外，繼電器所有電路，對外殼的絕緣能耐受交流50周電壓2000V，歷時1分鐘的試驗。
