JQX-1型小型大功率繼電器產品詳細說明：

一、用途
JQX-1型小型大功率電磁繼電器可供自動裝置，通訊設備和家用電器等作控制及轉換電路用。
該繼電器體積較小，可在高空條件下和在溫度較高的環境中使用，并能控制較大的電流，工作可靠。

二、使用條件
環境溫度：－40～＋55℃
相對濕度：＋40℃達98％
大氣壓力：4.4kPa
振　　動：10～55Hz,60m/s²
工作位置：任意

三、JQX-1型小型大功率繼電器主要技術特性
1、線圈電源：直流
2、線圈消耗功率：4W
3、絕緣電阻：常溫常濕：500MΩ高溫：10MΩ
4、介質耐壓：正常條件：1000V，繞組與軛鐵間為500V 低氣壓下：350V，繞組與軛鐵間為200V
5、振動強度：10～200Hz，60m/s平方
6、沖擊強度：300m/s².1000次
7、壽命：1QH:27VDC,40A/60A:220VAC,15A/2H:27VDC,3A,100000次
8、重量：<80g

四、規格數據表

規格序號	觸點形式	額定電壓V	線圈電阻Ω	吸合電壓V	釋放電壓V	觸點負載
SRM4.500、152 （無振） 027-2H1QH	2H1QH	27	300±10%	18	4	1QH 27VDC,40A 60A 220VAC,15A 40A 2H 27VDC,3A
SRM4.500、152 （有振） 027-2H1QH	2H1QH	27	180±10%	19	4
SRM4.500.153 027-1H1QH *	1H1QH	27	300±10%	18	4
SRM4.500、154 （無振） 027-1QH *	1QH	27	300±10%	18	4
SRM4.500、154 （有振） 027-1QH	1QH	27	250±10%	18	4

注: 標有*的產品無振動穩定性及離心加速度要求

五、訂貨規格舉例說明

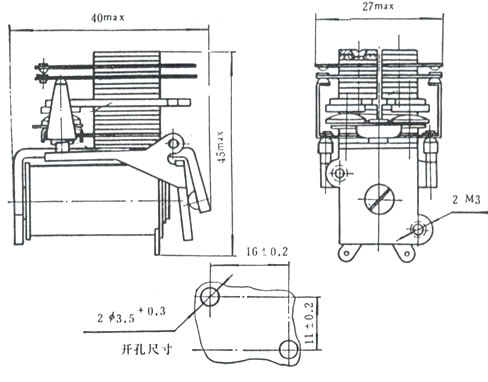

外形及安裝尺寸

JQX-1型小型大功率繼電器
